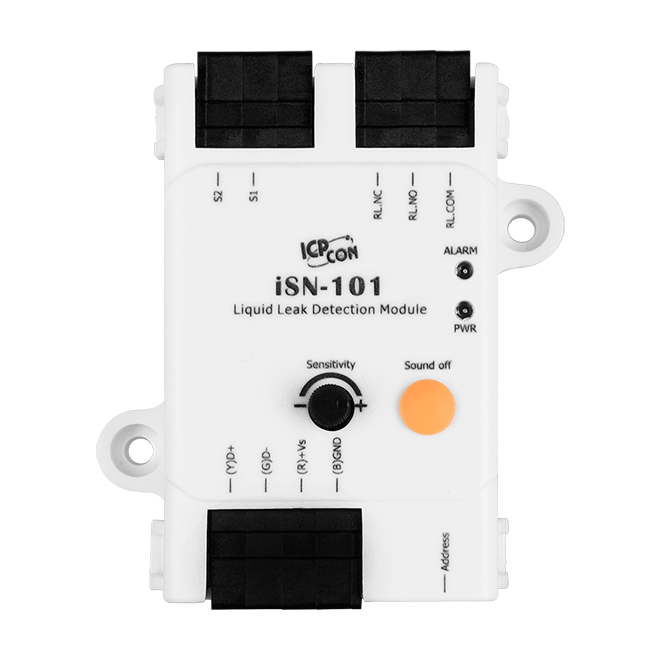

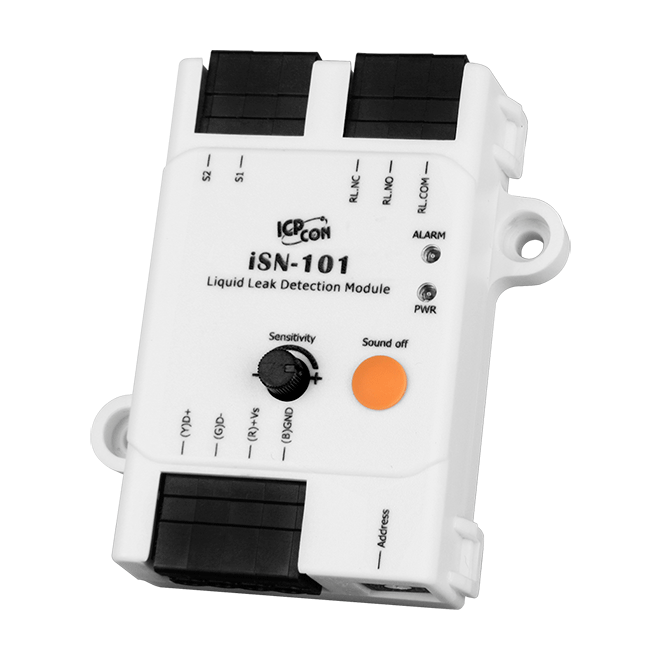

• iSN-101
  1-channel 漏液侦测模块


iSN-101液体泄漏检测模块是一种低成本的智能液体泄漏检测装置，可用于直接控制继电器输出。无需额外的转换模块，iSN-101可轻松与各种监控系统集成，实现远程报警和远程设备控制。 iSN-101 液体泄漏检测模块可用于监测长达 500 米的双芯引出电缆长度，并可与延长电缆及其随附的液体泄漏检测电缆一起使用。如果检测到液体，控制器立即激活输出继电器——常开、常闭无源输出信号。该模块可以很容易地与连接到网络的其他采集主机集成。 iSN-101适用于关键位置的实时泄漏检测，如机房基站、仓库、图书馆、博物馆和工业现场，也适用于空气处理设备、制冷机组、液体容器或泵罐等.，需要监控设备的任何泄漏。 需要时，可以根据 Modbus RTU 协议对与 iSN-101 的通信进行编程，另外还可以通过硬件配置不同的地址以实现 Modbus RTU 通信。

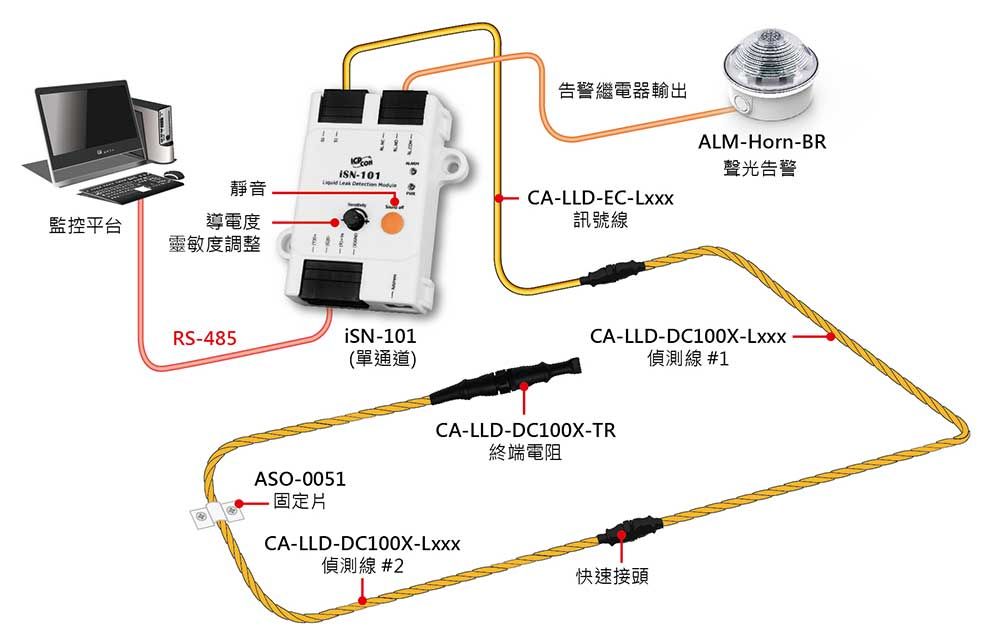

iSN-101是用于建筑物水管泄漏监测的泄漏检测模块，具有两种工作模式。 1. 使用安装在可能泄漏的管道或区域附近的水感应电缆，检测泄漏并报警。 2. 使用安装在固定可能泄漏位置的漏水探头进行检测。 泄漏监测应用于建筑物的水管、火管、污水管，以及生活用水、排水、电气设备的检测，可有效实现节水，保障生活安全。 iSN-101可以检测泄漏，发出信号和警报，与WISE IoT Edge Controller或TPD/VPD Touch HMI结合，进一步与移动APP或社区系统集成。

EMS 防护
EFT (IEC 61000-4-4)	±4 kV for Power
ESD (IEC 61000-4-2)	±8 kV Air for Random Point

LED 灯
状态	1 as Power Indicator 1 as Alarm Indicator

系統
告警	For both liquid leak detection and cable-break detection.
蜂鸣器	Yes. Can be muted by a push button.
继电器输出	Signal Relay, Form A x1, SPST 0.25 A @ 250 VAC 0.5 A @ 125 VAC 2 A @ 30 VDC

漏液侦测
通道数	1
液体種类	Water, 2uS/cm
传感器类型	Probe for point detection or Cable for line detection
最長线長	500 meters Include Liquid Leak Detection Cable and Extended Cables.
灵敏度范围	26 KΩ ~ 580 KΩ (adjustable by rotary switch)
断线偵测	Yes. For sense cable CA-LLD-DC100X-Lxxx only.

串口
端口	1 x RS-485
波特率	Software Configuration: 1200 ~ 115200 bps
数据格式	(N,8,1), (O,8,1), (E,8,1), (N,8,2)
通讯协议	Modbus RTU or DCON

电源
反极性保护	Yes
输入范围	10 ~ 30 VDC
功耗	1.5 W Max.

机構
尺寸 (mm)	83 x 70 x 29 (W x L x H)
安裝	Screw Mounting

环境
工作温度	-25 ~ +75 °C
储存温度	-30 ~ +80°C
湿度	10 ~ 90% RH, Non-condensing
