产品简介
- 使用 ISM 2.4 GHz 的全球通用频段
- 相容于 IEEE 802.15.4 无线通信规范
- 相容于 ZigBee 2007 Pro 规范
- 无线传输范围可达 700 公尺空旷直线可视距离
- 可调式无线发射功率
- 支持无线通信支持 AES-128 加密技术 (被动式)
- GUI 图形化设定接口工具 (Windows 版本)
- 提供一组 RS-232、RS-485 通讯接口
- 提供寻址模式 (点对点) 与 透明传输模式 (广播)
- 提供免费拓朴软件方便维修与测试
- 提供 ZigBee 讯号强度信息 LED 指示灯
- -25 度 ~ 75 度宽操作温度
- 支持导轨安装方式

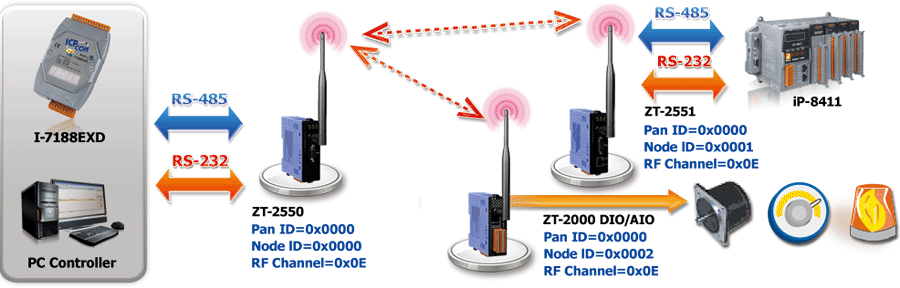

ZT-2550 与 ZT-2551 系列模块支持 RS-232、RS-485 与 ZigBee 无线讯号的转换。其主要设计目的旨在提供用户，在布建实体线路困难的环境中，快速建置无线网络环境，透过无线传输，进行有限的数据通讯，以节省用户在布线与维护上成本。
泓格科技的 ZigBee 系列产品基于 IEEE 802.15.4 标准协议所设计，其通讯频率可调整介于 2405 MHz ~ 2480 MHz 之间，并固定划分为 16 个 RF 通讯频道，每个 RF 通讯频道的频率间隔 5 MHz；同时提供了16384 个逻辑网络群组代码 (Pan ID, 0x0000 ~ 0x3FFF)。 另外也遵循 ZigBee 联盟制订的通讯规范 ZigBee 2007 (ZigBee Pro)；一个 ZigBee 无线网络内只允许一台主机，称为"协调者" (Coordinator)，为 ZT-2550，其主要的作用为初始化以及路由路径管理；另外，一个 ZigBee 网络可支持 255 台 ZigBee "子机" (Router)，为 ZT-2551，其作用为传送、接收来自于父节点或是子节点的数据。
泓格科技的 ZT 系列产品优势在于拥有 ZigBee 低成本、低功耗的特色之外，还提供了 700 公尺 (Line of Sign, LOS) 标准传输距离的无线通信。更可以透过 ZigBee 子机扮演路由者的角色，作为 ZigBee 中继器，以提升无线通信的传输范围与讯号质量。另外，ZT-255x 系列产品提供简单、友善的图型设定接口工具，以利用户快速地熟悉 ZigBee 系列产品的设定与操作。
规格
| CPU 模块 |
| CPU |
8-bit microprocessor |
| LED 灯 |
| 状态 |
1 x Power
1 x Net
1 x RxD |
| RF 无线电 |
| 通道数 |
16 |
| 传输功率 |
11 dBm |
| ZigBee |
| 天线 |
5 dBi Omni-Directional antenna |
| 認證 |
FCC/FCC ID, CE (RED included) |
| 最多 Slave 数 |
255 |
| 传输距离 (LoS) |
700 m (Typical) |
| 串口 |
| 端口 |
1 x RS-232 (TxD, RxD and GND)
1 x RS-232 (DB9 Female)
|
| 电源 |
| 输入范围 |
+10 VDC ~ +30 VDC |
| 功耗 |
1 W |
| 机構 |
| 外壳 |
Plastic |
| 尺寸 (mm) |
30 x 87 x 110 (W x L x H) |
| 安裝 |
DIN-Rail |
| 环境 |
| 工作温度 |
-25 ~ +75 °C |
| 储存温度 |
-40 ~ +80 °C |
| 湿度 |
5 ~ 95% RH, Non-condensing |
