产品简介
- 支持 PCI Express x1 插槽
- 64个开集极数字量输出通道 (Sink、NPN)
- 支持 DO Readback 功能
- 3750 Vrms 光隔离保护
- 使用外部电源时，板卡上的输出通道分组为4 组供电
- 支持ID卡 (SMD开关)

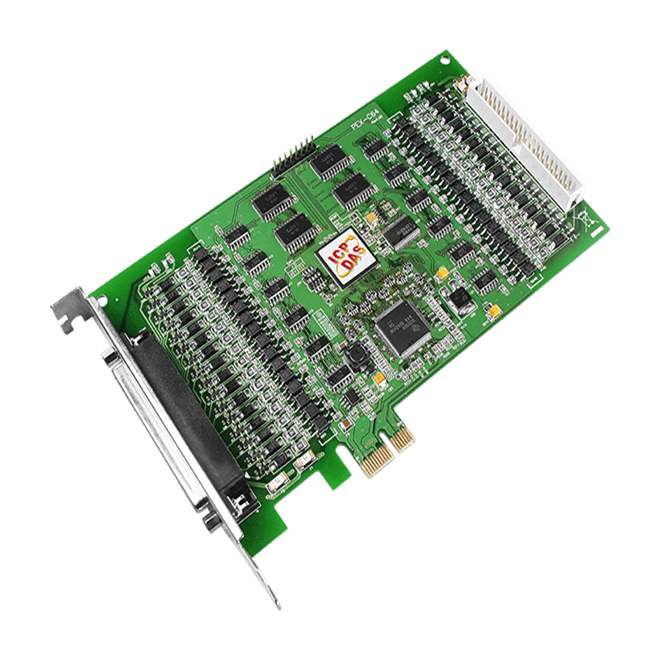

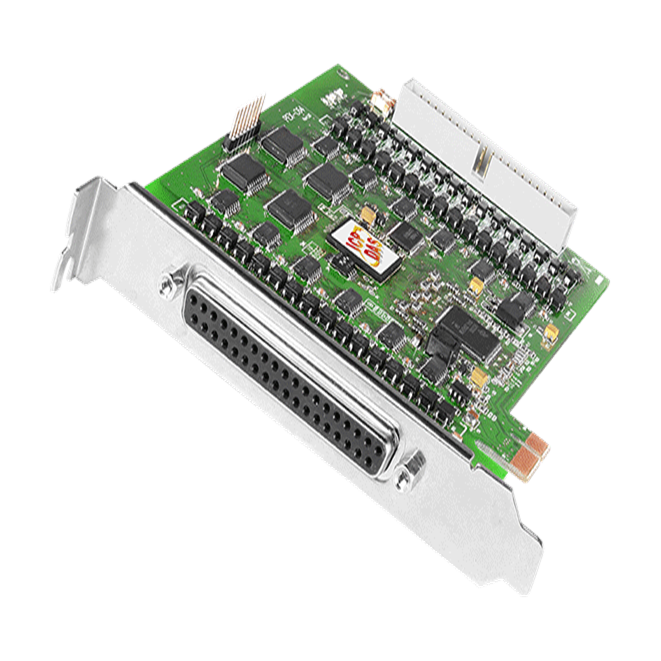

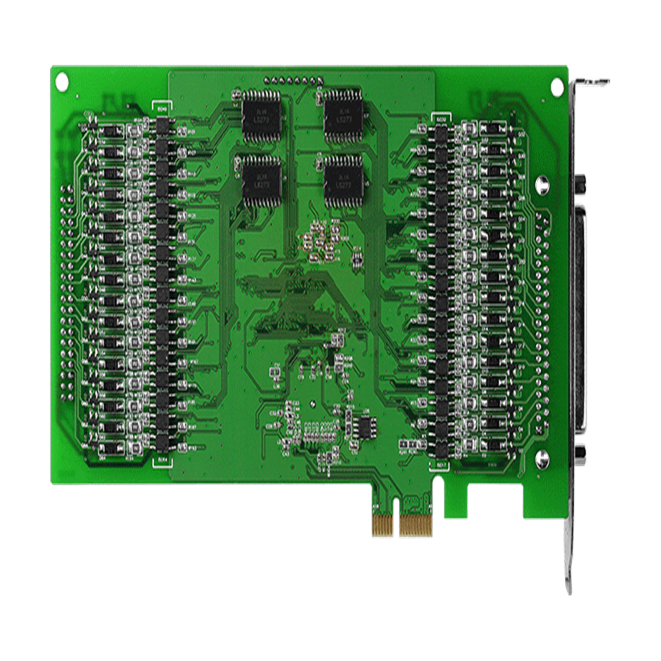

PEX-C64 卡是隔离型的数字量输出卡并符合RoHS 环保规范，在软件上能直接兼容于PISO-C64U 卡。
PEX-C64 支持 PCI Express 接口，且提供有64 个开集极数字量输出通道，并分别安排至4 个Isolated bank。每个数字量输出通道提供了一个达林顿电晶体，具有3750 Vrms 隔离保护。PEX-C64 的逻辑信号可消除接地回路问题和隔离导致主机损坏的电压。
PEX-C64 在硬件上还具有ID 卡拨码开关功能，让使用者可以自由设置每张板卡的识别码。当系统同时使用多张卡时，使用者可以迅速而简单区别这些板卡。
规格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接头 |
Female DB37 x 1
40-pin box header x 1 |
| 数字量输出 |
| 通道数 |
64 |
| 类型 |
|
| Sink/Source (NPN/PNP) |
Sink, Open Collector |
| 工作模式 |
Static Update |
| 負载电流 |
100 mA/+30 V for each channel @ 60% duty |
| 反应速度 |
4 kHz (Typical) |
| 隔离 |
3750 Vrms |
| PC 总线 |
| 类型 |
PCI Express x 1 |
| 数据总线 |
8-bit |
| 电源 |
| 功耗 |
400 mA @ +3.3 V
200 mA @ +12 V |
| 机構 |
| 尺寸 (mm) |
105 x 180 x 22 (W x L x D) |
| 环境 |
| 工作温度 |
0 ~ +60°C |
| 储存温度 |
-20 ~ +70°C |
| 湿度 |
5 ~ 85% RH, Non-condensing |
