产品简介
- 强大的 MCU 处理高效的网络流量
- 2 个 RJ-45 EtherCAT 连接器
- 将 RS-232/422/485 串行设备集成到 EtherCAT
- 允许系统集成商将旧的自动化设备改装到现代 EtherCAT 通信结构中
- 无需对连接的设备进行硬件或软件更改
- 兼容所有支持 EtherCAT 的 PLC
- 执行完整的串行协议转换，无需 PLC 功能块
- 支持最大 256 WORD 输入和 256 WORD 输出数据
- 支持串口接口
- 支持 Modbus RTU (Master) 协议
- 支持 RS-232/422/485 端口
- 支持最大波特率 115200 bps
- CE UKCA FCC RoHS WEEE

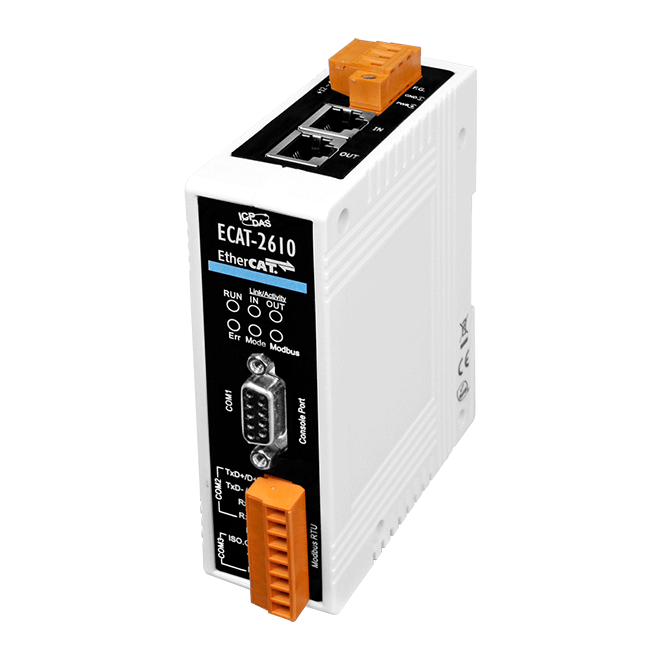

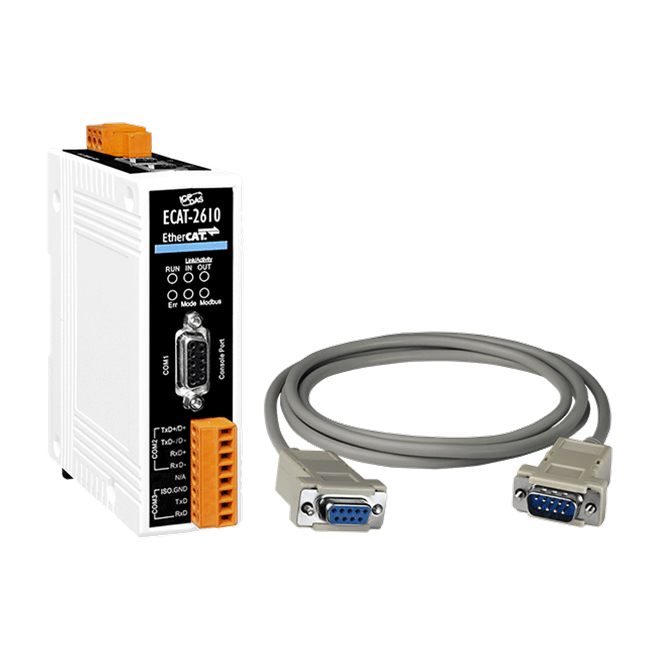

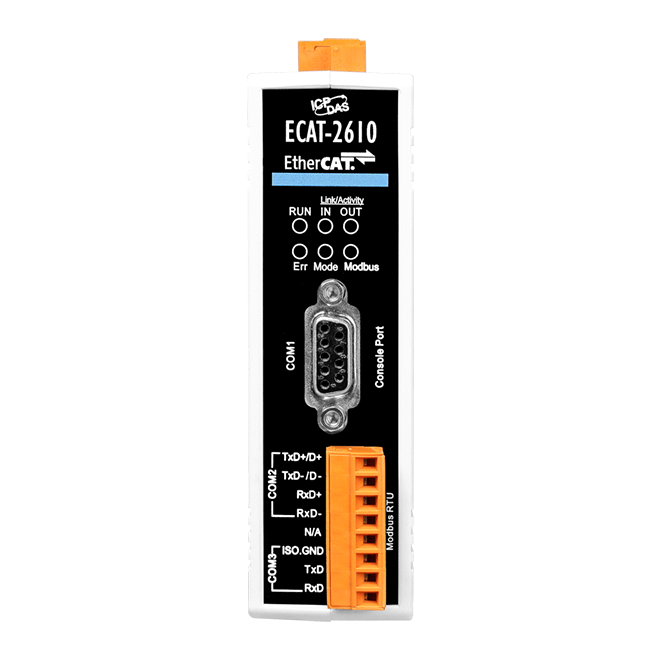

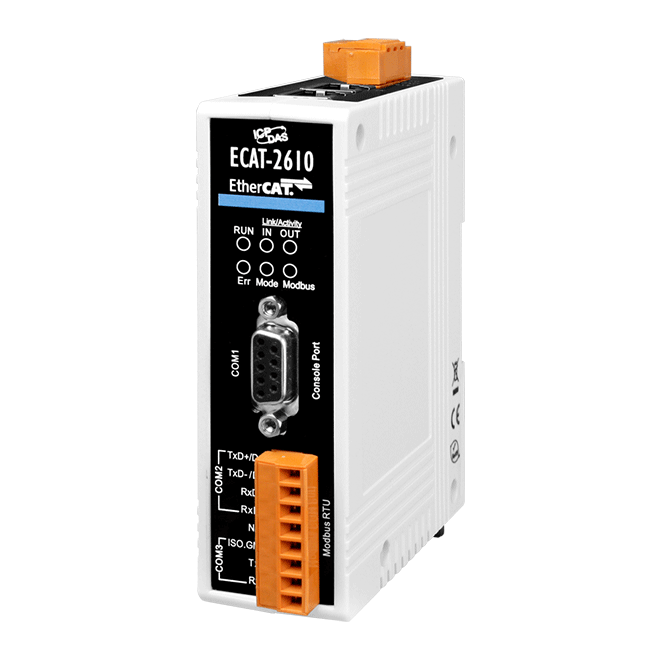

无需对设备进行任何更改，即可将基于串行 RS-232/422/485 的工业设备和设备集成到 EtherCAT 控制系统。 只需连接、配置即可完成。 ECAT-2610 Communicator 是经过验证且值得信赖的协议转换器网关，可将非联网工业设备和设备连接到 EtherCAT。 网关执行智能协议转换，并将串行数据作为易于处理的 I/O 数据提供给主 PLC/控制器。
规格
| 串口 |
| 端口 |
1 x RS-232/422/485 |
| 通讯协议 |
Modbus RTU (Master) |
| EtherCAT |

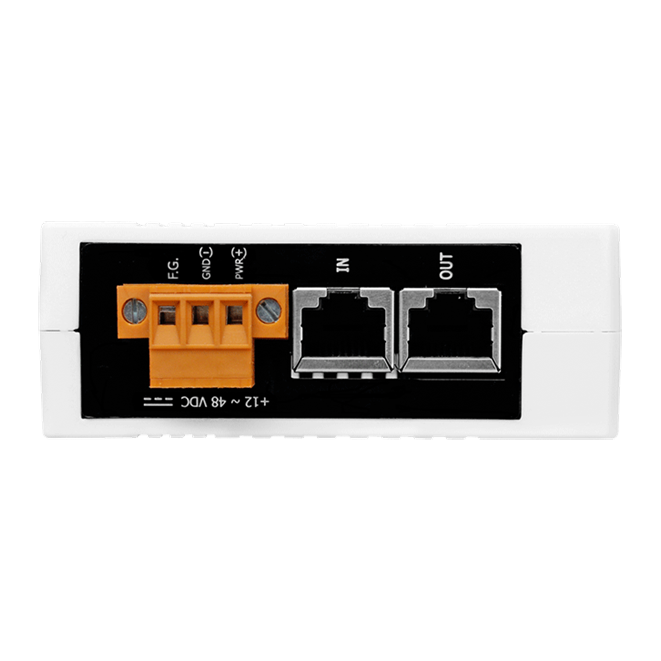

| Ports |
RJ-45 x 2
Distance between Stations: Max. 100 m (100BASE-TX)
Data Transfer Medium: Ethernet/EtherCAT Cable (Min. CAT 5e) |
| 周期时间 |
10 ms |
| 分布式时钟 |
N/A |
| 电源 |
| 反极性保护 |
Yes |
| 输入范围 |
+12 VDC ~ +48 VDC |
| 功耗 |
0.1 A @ 24 VDC |
| 机構 |
| 外壳 |
Plastic |
| 尺寸 (mm) |
33 x 127 x 99 (W x L x H) |
| 安裝 |
DIN-Rail |
| 环境 |
| 工作温度 |
-25 ~ +75 °C |
| 储存温度 |
-30 ~ +80 °C |
| 湿度 |
10 ~ 90% RH, Non-condensing |
