产品简介
- 最多支持 128 个输入和输出数据
- PM-3033/3133最多支持6个连接
- 2 x RJ-45 总线接口，将 RS-232/422/485 串行设备集成到 EtherCAT
- 允许系统集成商将旧的自动化设备改装成现代的
- EtherCAT 通讯结构
- 支持混合到其他 Modbus 从站
- 支持最大波特率 115200 bps

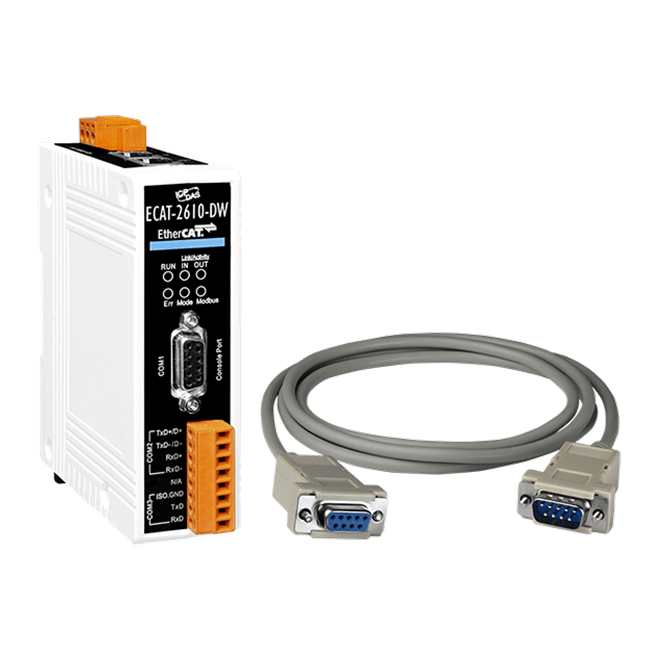

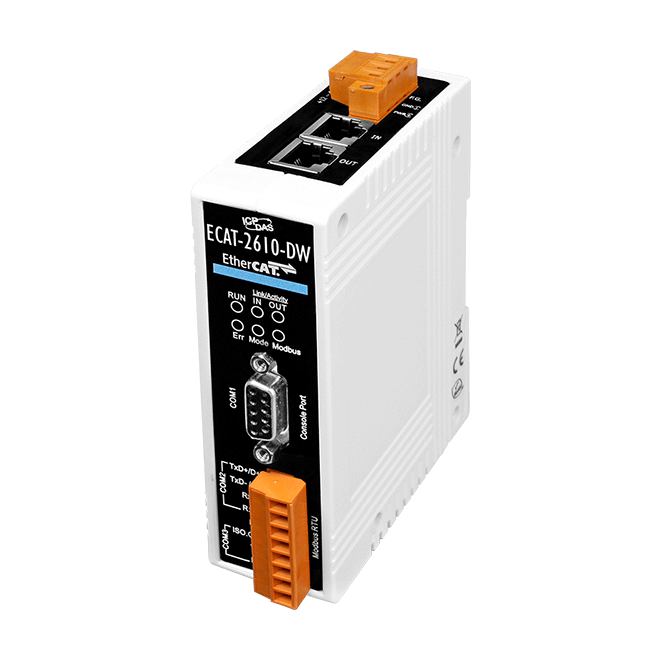

ECAT-2610-DW具有EtherCAT转Modbus RTU网关功能，可通过ICP DAS提供的特殊配置文件将PM-3033/3133/3114/3112等智能电表从设备集成到EtherCAT控制系统中。 并且非常易于安装和配置。 EtherCAT 主站可以访问 RxPDO 和 TxPDO 连接多个智能电表从设备，例如 PM-3033/3133/3114/3112。 可以实现更加多元化的能源管理方案。
规格
| 串口 |
| 端口 |
1 x RS-232/422/485 |
| 通讯协议 |
Modbus RTU |
| EtherCAT |

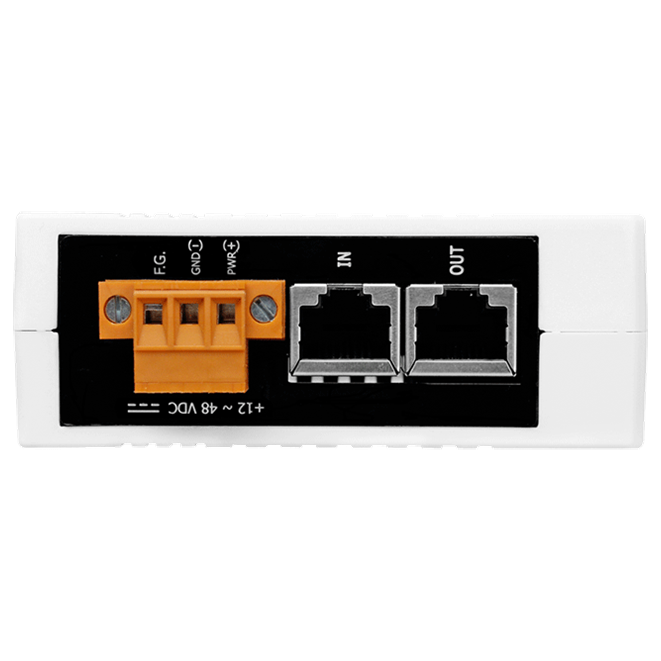

| Ports |
2 x RJ-45
Distance between Stations: Max. 100 m (100BASE-TX)
Data Transfer Medium: Ethernet/EtherCAT Cable (Min. CAT 5e) |
| 周期时间 |
10 ms |
| 分布式时钟 |
N/A |
| 电源 |
| 反极性保护 |
Yes |
| 输入范围 |
+12 VDC ~ +48 VDC |
| 功耗 |
0.1 A @ 24 VDC |
| 机構 |
| 外壳 |
Plastic |
| 尺寸 (mm) |
33 x 127 x 99 (W x L x H) |
| 安裝 |
DIN-Rail |
| 环境 |
| 工作温度 |
-25 ~ +75 °C |
| 储存温度 |
-30 ~ +80 °C |
| 湿度 |
10 ~ 90% RH, Non-condensing |
