产品简介
- 最快通讯速度 : 20 Mbps
- 分布式运动控制最多达到 128 轴
- 分布式 I/O 点最多达到 4096 点
- 并列 I/O Port：8 个输入和 4 个输出通道
- 可选用增量式编码器输入接口，连接光学尺或手摇轮
- Windows Driver/DLL/Lib: Windows 7/10 (32/64-bit), Windows XP/2000 (32-bit)
- 编程工具: VC/VB/BCB

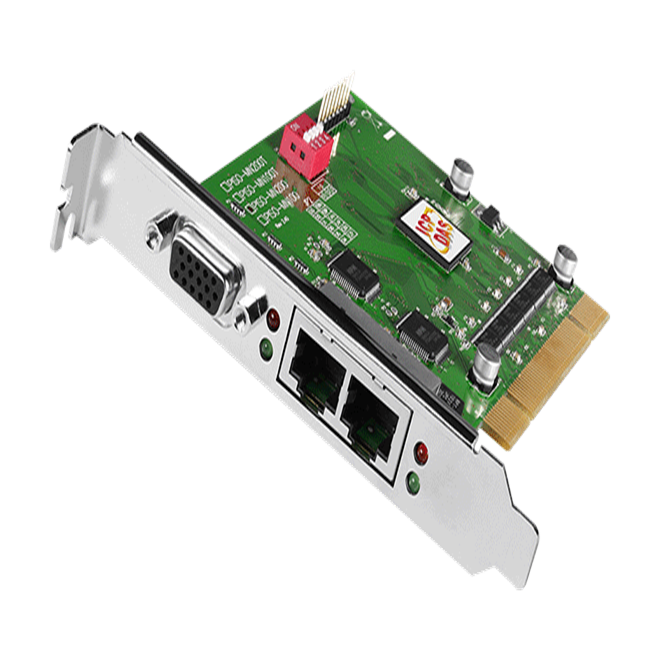

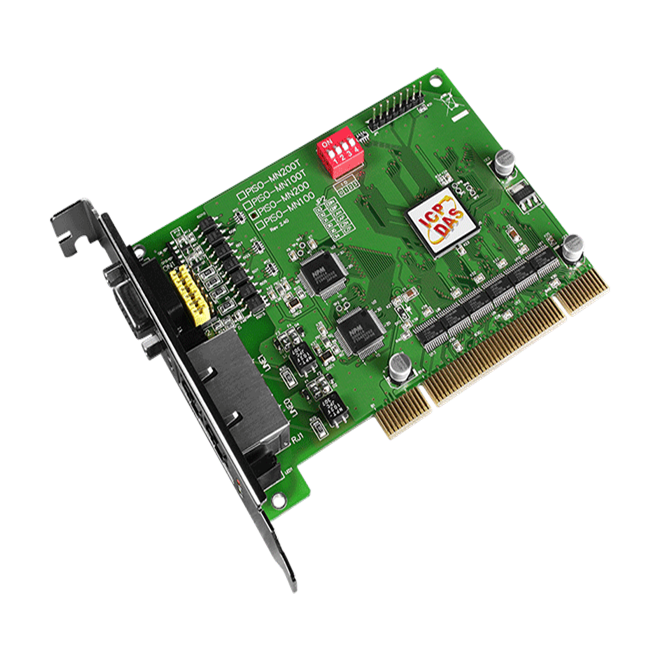

PISO-MN200 是一张 Motionnet 串行式通讯的 PCI 主卡，在机械自动化应用中可以提供两条线路来连结分布式的运动和 I/O 控制模块。PISO-MN200 可以用来连接高达 128 个从属模块 (64 模块 x 2 线路)。将其中一条 Motionnet 的线路用来做 I/O 控制，它可以在 0.97ms 内从 64 个 IO 从属装置的 2048 个点传送/接收信号。当它被用来控制马达时，则可以同时控制 64 轴的连续运动、归原点甚至多轴连续补间运动。 PISO-MN200 除了串行式通讯外，还配备了并列 I/O Port (8 个输入通道和 4 个输出通道) 用于快速且直觉的 I/O 控制。
•软件特色
规格
| 軟件 |
| OS 支持 |
Windows 7/10 32/64-bit
Windows XP/2000 32-bit |
| 开发 |
VC/VB/BCB |
| 工具 |
EzGo Utility |
| 硬件 |
| 接头 |
HD D-Sub 15-pin x 1 |
| 数字量输入 |
| 通道数 |
8 |
| 类型 |
12-24 V，NPN 或 PNP |
| 隔离 |
3000 Vrms |
| 输入阻抗 |
4.7 KΩ |
| 数字量输出 |
| 通道数 |
4 |
| 类型 |
NPN 或 PNP |
| 隔离 |
3000 Vrms |
| PC 总线 |
| 类型 |
32-bit/33 MHz 通用 PCI-Bus |
| Motionnet |
| 通讯接头 |
RJ-45 x 2 |
| 传送速度 |
2.5、5、10、20 Mbps (软件控制) |
| 长度 |
最远 100 公尺 (20 Mbps; 32 个 Slave 模块)
最远 50 公尺 (20 Mbps; 64 个 Slave 模块)
最远 100 公尺 (10 Mbps; 64 个 Slave 模块) |
| 通訊協定 |
Motionnet (半双工 RS-485) |
| 环境 |
| 工作温度 |
0 ~ +60 °C |
| 储存温度 |
20 ~ +80 °C |
| 湿度 |
5~ 85%; 无结露 |
