产品简介
- 通用 PCI汇流排接口 (3.3 V/5 V)
>>>8通道的 14-bit 模拟量输出通道
- 软件校正
- 两个脉冲定时器中断源
- 双重缓冲区 DA Latch
>>>16 个数字量输入通道
- 16个数字量输出通道
- 数字量输入端口可设置为Pull-high或 Pull-low
- 支持 ID卡功能 (SMD 开关)
PIO-DA 系列卡提供了模拟量电压输出范围最低可达到-10 V，而最高可以输出+10 V的电压，而模拟量电流输出范围为0到20 mA。
另外，此系列卡使用了创新的设计来改善市面上其他一般模拟量输出板卡常见的缺点，举例来说：
1. 使用更有效率的软件校正方式取代手动校正，而校正后的资料可储存在内建的EEPROM⾥。
2. 每个通道皆可以自由选择电压输出或是电流输出的方式来增添使用的弹性。
3. 支持ID卡功能，此系列卡可以自由设置每张板卡的识别码，所以当同时使用多张列卡于电脑时，也能方便使用者迅速区别多张板卡。

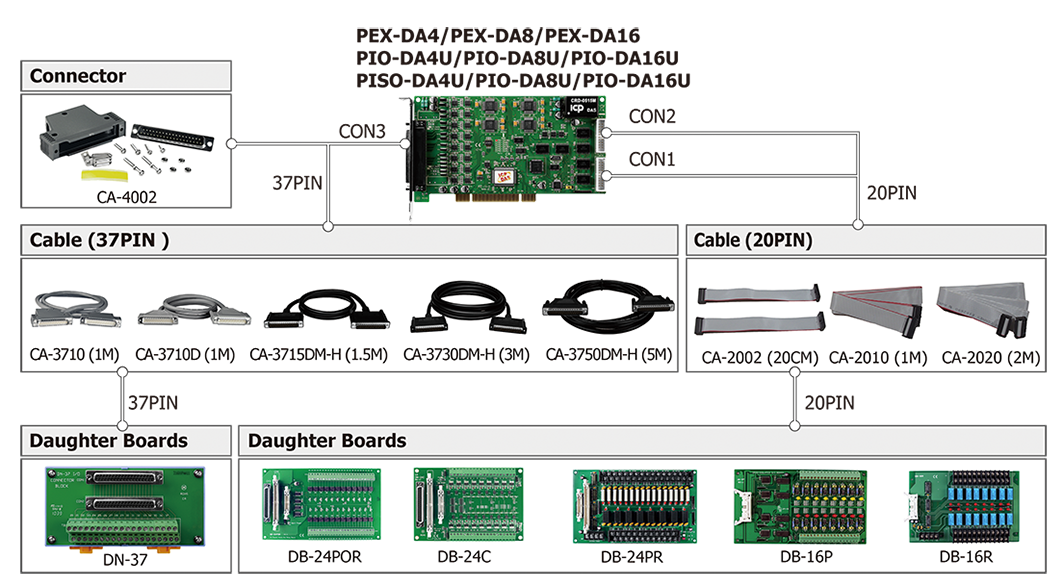

配件
(16)_PIO-DA4U(8U)(16U)_PISO-DA4U(8U)(16U)-accessories.png)
规格
| 硬件 |
| 板卡 ID |
Yes(4-bit) for Version 1.1 or above |
| 接头 |
Female DB37 x 1
20-pin Box header x 2 |
| 模擬量输出 |
| 通道数 |
8 |
| 范围 |
Voltage: ±10 V
Current: 0 ~ 20 mA |
| 解析度 |
14-bit |
| 精度 |
0.04% of FSR ±2 LSB @ 25 °C, ± 10 V |
| 反应时间 |
333 kHz (Typical) |
| 电压输出推力 |
±5 mA |
| 斜率 |
0.71 V/μs |
| 工作模式 |
Static Update |
| 数字量输入 |
| 通道数 |
16 |
| 类型 |
5 V/TTL |
| ON 电压准位 |
2.0 V Min. |
| OFF 电压准位 |
0.8 V Max. |
| 反应速度 |
1.0 MHz (Typical) |
| 触發模式 |
Static Update |
| 数字量输出 |
| 通道数 |
16 |
| 类型 |
5 V/TTL |
| 工作模式 |
Static Update |
| 負载电压 |
Logic 0: 0.4 V Max.
Logic 1: 2.4 V Min. |
| 負载电流 |
Sink: 2.4 mA @ 0.8 V
Source: 0.8 mA @ 2.0 V |
| 反应速度 |
1.0 MHz (Typical) |
| 计时/计数/頻率 |
| 通道数 |
3 |
| 类型 |
5 V/TTL |
| 解析度 |
16-bit |
| 參考时钟 |
Internal: 4 MHz |
| PC 总线 |
| 类型 |
3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| 数据总线 |
8-bit |
| 机構 |
| 尺寸 (mm) |
105.1 x 188 x 22 (W x L x D) |
| 环境 |
| 工作温度 |
0 ~ +60°C |
| 储存温度 |
-20 ~ +70°C |
| 湿度 |
5 ~ 85% RH, Non-condensing |
