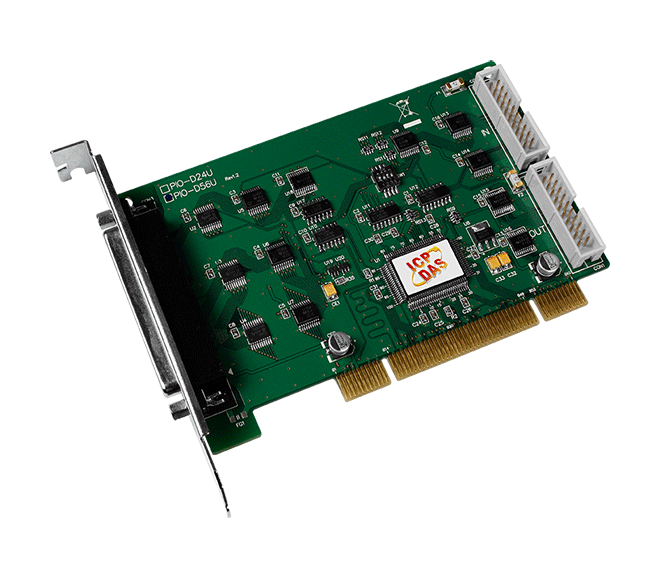

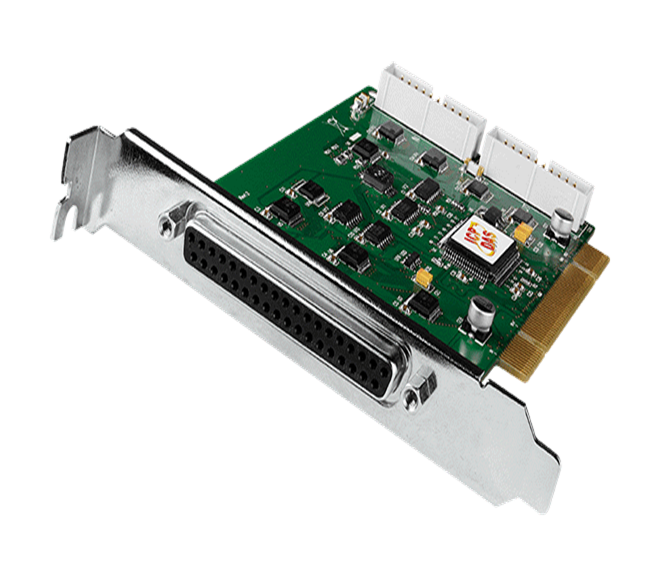

• PIO-D56U
  Universal PCI, 56-ch 数字量 I/O 卡


PIO-D56U 支持3.3 V/5 V PCI bus接口。每个PPI由三组8-bit 的双向I/O端口所组成，每个Port的初始设置皆为输入模式。PIO-D56U多提供了16个数字量输出通道以及16个数字量输入通道，这16个数字量输出通道与16个数字量输入通道输出入方向是固定而不能被改变的。 PIO-D56U在硬件上新增ID卡拨码开关，让使用者可以自由设置每张板卡的识别码。当系统同时使用多张板卡时，使用者可以迅速而简单区别这些板卡。



配件

硬件
板卡 ID	Yes (4-bit)
接头	Female DB37 x 1 20-pin box header x 2

数字量输入
通道数	24 (Bi-Direction) + 16
类型	5 V/TTL
ON 电压准位	2.0 V Min.
OFF 电压准位	0.8 V Max.
反应速度	1.0 MHz (Typical)
触發模式	Static Update

数字量输出
通道数	24 (Bi-Direction) + 16
类型	5 V/TTL
工作模式	Static Update
負载电压	Logic 0: 0.4 V Max. Logic 1: 2.4 V Min.
負载电流	CON1: Sink: 2.4 mA @ 0.8 V Source: 0.8 mA @ 2.0 V CON3: Sink: 64 mA @ 0.8 V Source: 32 mA @ 2.0 V
反应速度	1.0 MHz (Typical)

PC 总线
类型	3.3 V/5 V Universal PCI, 32-bit, 33 MHz
数据总线	8-bit

电源
功耗	580 mA @ +5 V

机構
尺寸 (mm)	86 x 134 x 22 (W x L x D)

环境
工作温度	0 ~ +60°C
储存温度	-20 ~ +70°C
湿度	5 ~ 85% RH, Non-condensing
