产品简介
- 通用 PCI汇流排接口 (3.3 V/5 V)
- 供48 个双向数字量输出入通道
- 数字量输入端可设置Pull-high 或Pull-low
- 四个中断源
- 双向I/O通道可以软件方式设置为输出或输入端口
- 6个8-bit端口可分别规划为输出或输入
- 支持ID卡 (SMD开关)
- 支持 DO Readback 功能 (Register Level)
- 数字量输出速度快、驱动能力强
- DIO 反应速度最高可达1 μs (1 MHz)
PIO-D48U支持3.3 V/5 V PCI bus接口，并提供48个符合TTL规范的数字量输出入通道，它由六个8-bit 的双向I/O端口所组成，这些端口分别叫作端口 A(PA) 、端口 B(PB) 、端口 C(PC) 而端口 C 又可以被分成两个半宽度 (4-bit) 的端口，每个端口的初始设置皆为输入模式。
PIO-D48U硬件上还提供有两项功能，第一种是ID卡拨码开关，让使用者可以自由设置每张板卡的识别码。当系统同时使用多张板卡时，使用者可以迅速而简单区别这些板卡。第二种是DI Pull High/Low设置功能，数字量输入端口可设置为Pull-high或 Pull-low，当信号线脱落或断线时，该DI值会相对维持使用者预设的状态(非浮动)。

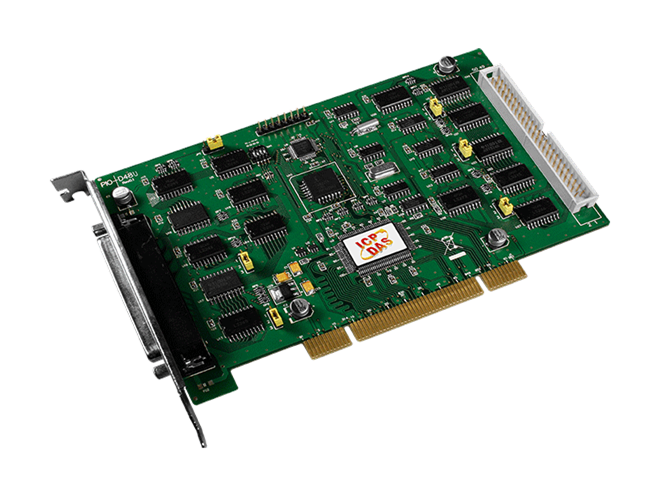

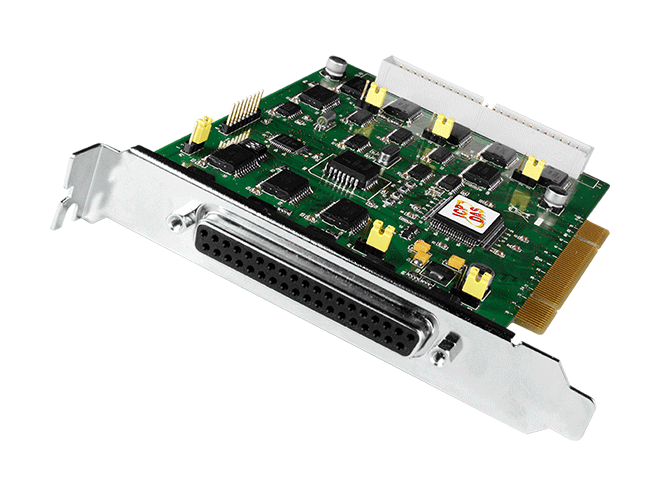

PIO-D48U 配置有一个37-pin D-sub 接头及一个 50-pin 公接头，让使用者容易配线。

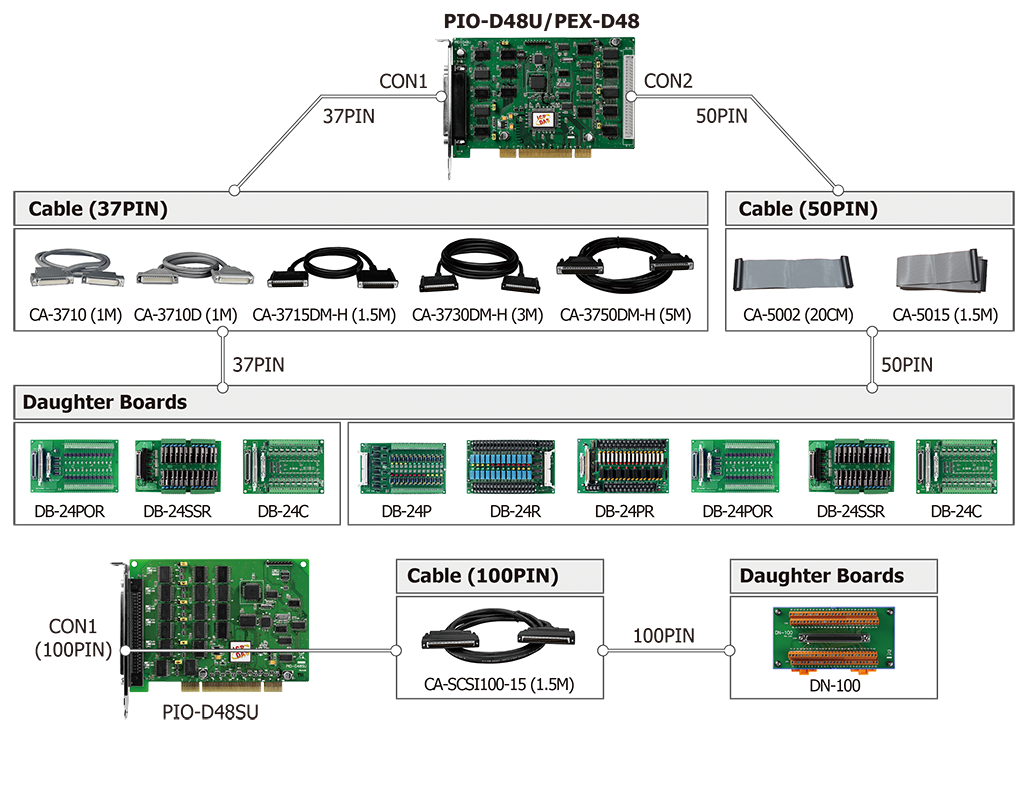

配件
规格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接头 |
Female DB37 x 1
50-pin box header x 1 |
| 数字量输入 |
| 通道数 |
48 (Bi-Direction) |
| 类型 |
5 V/TTL |
| Sink/Source (NPN/PNP) |
Sink: 64 mA @ 0.8 V
Source: 32 mA @ 2.0 V |
| ON 电压准位 |
Logic 1: 2.0 V Min. |
| OFF 电压准位 |
Logic 0: 0.8 V Max. |
| 反应速度 |
1 MHz (Typical) |
| 触發模式 |
Static Update |
| 数字量输出 |
| 通道数 |
48 (Bi-Direction) |
| 类型 |
5 V/TTL |
| 工作模式 |
Static Update |
| 負载电压 |
Logic 0: 0.4 V Max.
Logic 1: 2.4 V Min. |
| 反应速度 |
1 MHz (Typical) |
| 计时/计数/頻率 |
| 通道数 |
2 (Event Timer x 1/32-bit Timer x 1) |
| 类型 |
5 V/TTL |
| 解析度 |
16-bit |
| 參考时钟 |
Internal: 4 MHz |
| PC 总线 |
| 类型 |
3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| 数据总线 |
8-bit |
| 机構 |
| 尺寸 (mm) |
105 x 156 x 22 (W x L x D) |
| 环境 |
| 工作温度 |
0 ~ +60°C |
| 储存温度 |
-20 ~ +70°C |
| 湿度 |
5 ~ 85% RH, Non-condensing |
