产品简介
- 支持32-bit，33 MHz 通用 PCI汇流排接口 (3.3 V/5 V)
- 提供24 个数字量输出入通道
- 3个8-bit端口可分别规划为输出或输入
- 双向I/O通道可以软件方式设置为输出或输入端口
- 支持 DO Readback 功能 (Register Level)
- 四个中断源
- 支持ID卡 (SMD开关)
- DIO 反应速度最高可达 1 μs (1 MHz)

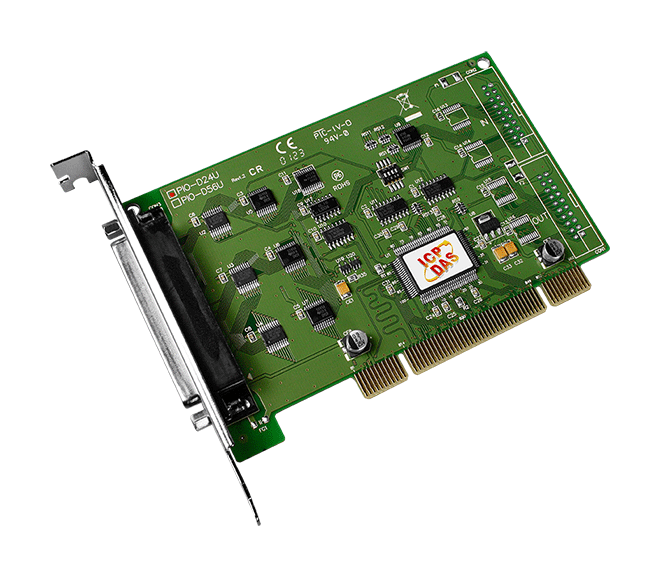

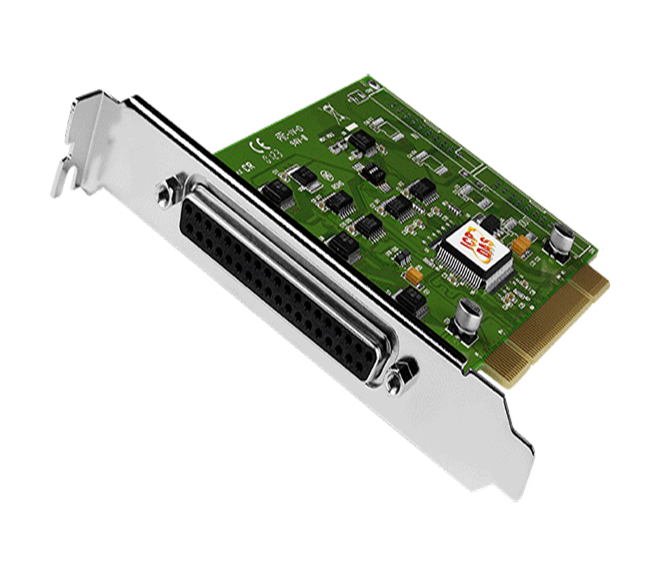

PIO-D24U支持3.3 V/5 V PCI bus接口，并提供有24个符合5 V/TTL规范的数字量输出入通道，并且模拟8255 Programmable Peripheral Interface (PPI) 晶片的mode 0 (Basic Input/Output)。每个PPI由三组8-bit 的双向I/O端口所组成，每个Port的初始设置皆为输入模式。
PIO-D24U在硬件上新增ID卡拨码开关，让使用者可以自由设置每张板卡的识别码。当系统同时使用多张板卡时，使用者可以迅速而简单区别这些板卡。
配件
规格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接头 |
Female DB37 x 1 |
| 数字量输入 |
| 通道数 |
24 (Bi-Direction) |
| 类型 |
5 V/TTL |
| ON 电压准位 |
2.0 V Min. |
| OFF 电压准位 |
0.8 V Max. |
| 反应速度 |
1.0 MHz (Typical) |
| 触發模式 |
Static Update |
| 数字量输出 |
| 通道数 |
24 (Bi-Direction) |
| 类型 |
5 V/TTL |
| 工作模式 |
Static Update |
| 負载电压 |
Logic 0: 0.4 V Max.
Logic 1: 2.4 V Min. |
| 負载电流 |
Sink: 64 mA @ 0.8 V
Source: 32 mA @ 2.0 V |
| 反应速度 |
1.0 MHz (Typical) |
| PC 总线 |
| 类型 |
3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| 数据总线 |
8-bit |
| 机構 |
| 尺寸 (mm) |
86 x 134 x 22 (W x L x D)
|
| 环境 |
| 工作温度 |
0 ~ +60°C |
| 储存温度 |
-20 ~ +70°C |
| 湿度 |
5 ~ 85% RH, Non-condensing |
