产品简介
- 通用 PCI汇流排介面 (3.3 V/5 V)
- 提供168 个数字量输出入通道
- 21个8-bit埠 (共168-bit) 可分别规划为输出或输入
- 支援 DO Readback 功能(Register Level)
- 四个中断源
- 支持Card ID (SMD开关)
- DIO 反应速度最高可达 1 μs (1 MHz)
- 双向I/O通道可以软件方式设置为输出或输入端口

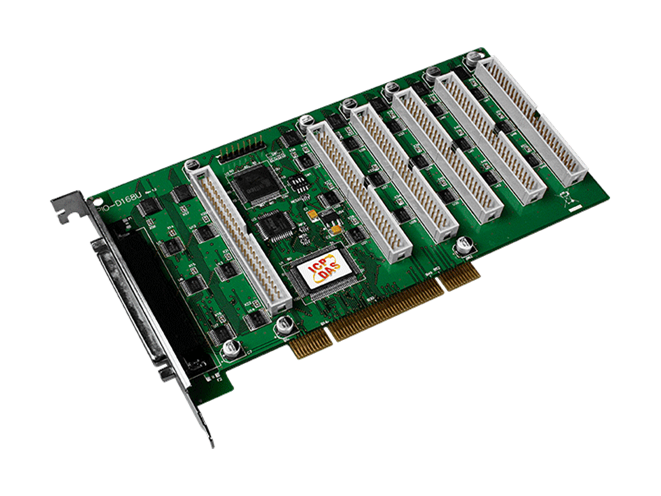

PIO-D168U支持3.3 V/5 V PCI bus接口，并提供168个数字量输出入通道，它由21个8-bit 的双向I/O端口所组成，每一个接头都包含了三个端口，这些端口分别叫作端口 A(PA) 、端口 B(PB) 、端口 C(PC) ，且每个端口的初始设置皆为输入模式。
PIO-D168U在硬件上还具有ID卡拨码开关功能，让使用者可以自由设置每张板卡的识别码。当系统同时使用多张板卡时，使用者可以迅速而简单区别这些板卡。

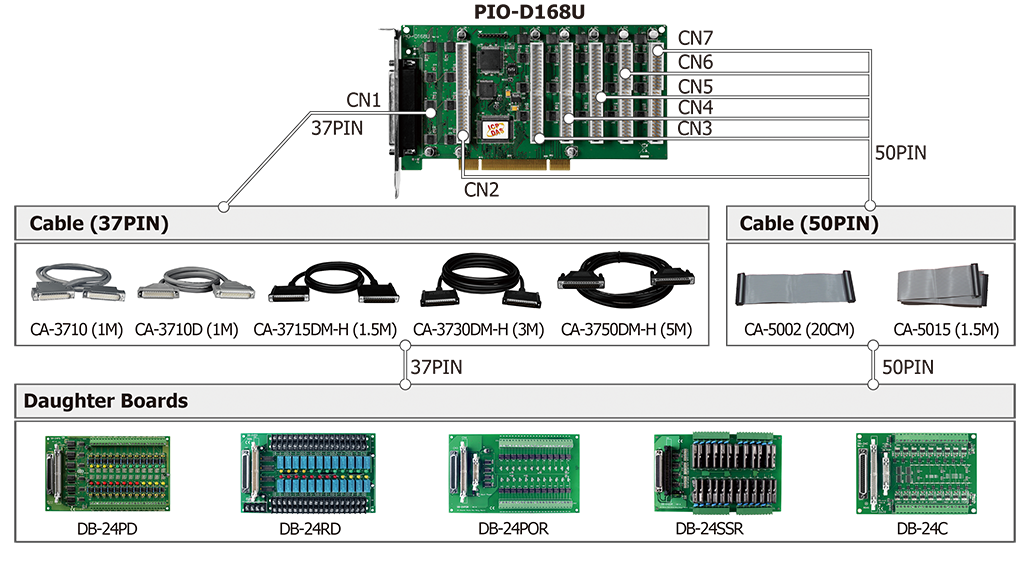

配件
规格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接头 |
Female DB37 x 1
50-pin box header x 6 |
| 数字量输入 |
| 通道数 |
168 (Bi-Direction) |
| 类型 |
5 V/TTL |
| ON 电压准位 |
2.0 V Min. |
| OFF 电压准位 |
0.8 V Max. |
| 反应速度 |
500 kHz (Typical) |
| 触發模式 |
Static Update |
| 数字量输出 |
| 通道数 |
168 (Bi-Direction) |
| 类型 |
5 V/TTL |
| 工作模式 |
Static Update |
| 負载电压 |
Logic 0: 0.4 V Max.
Logic 1: 2.4 V Min. |
| 負载电流 |
Sink: 64 mA @ 0.8 V
Source: 32 mA @ 2.0 V |
| 反应速度 |
500 kHz (Typical) |
| PC 总线 |
| 类型 |
3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| 数据总线 |
8-bit |
| 机構 |
| 尺寸 (mm) |
105 x 200 x 22 (W x L x D) |
| 环境 |
| 工作温度 |
0 ~ +60°C |
| 储存温度 |
-20 ~ +70°C |
| 湿度 |
5 ~ 85% RH, Non-condensing |
