产品简介
- 支持 PCI Express x1 插槽
>>>支持ID 卡 (SMD开关)
>>>LED 电源指示灯
- 8 通道光隔离数字量输入
- 输入端直流信号可选用滤波功能
- 输入端交流信号内建滤波功能
- 2000 VDC 光隔离保护
>>>8 通道PhotoMOS 继电器数字量输出
- 支持 DO Readback 功能 (Register Level)
- 寿命长且高可靠性的PhotoMOS继电器
- 当PhotoMOS 继电器关闭时，为低漏电流
- 继电器无触点反弹，无火花、无噪音

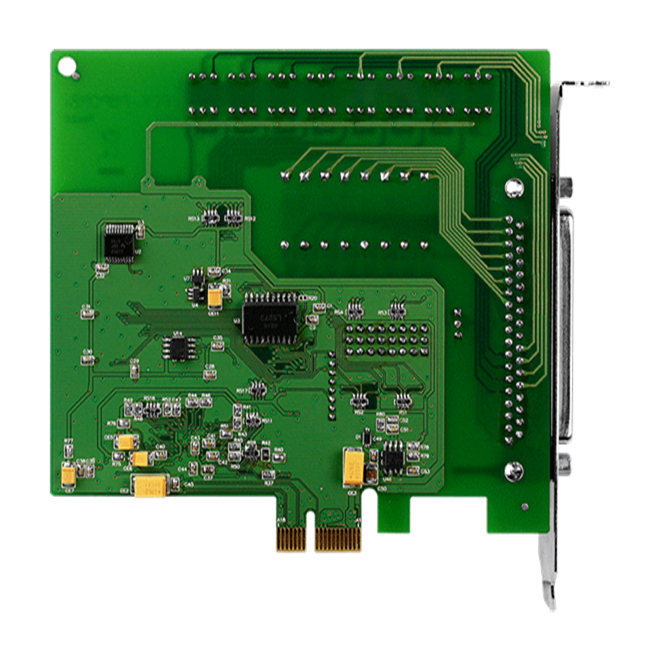

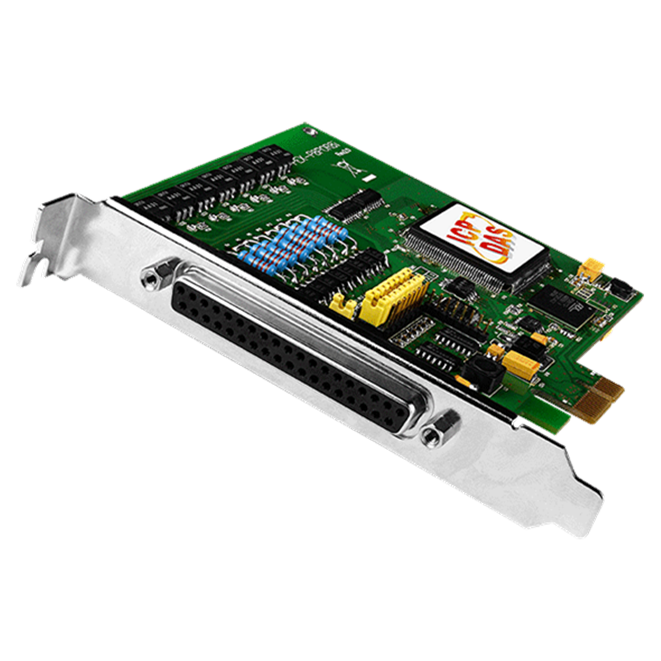

PEX-P8POR8i是隔离型数字量输出入卡并符合RoHS 环保规范，在软件上能直接兼容于PISO-P16POR16 卡。
PEX-P8POR8i 支持 PCI Express 接口， 且提供有 8 个光隔离型数字量输入通道，此输入通道具有2000 VDC 隔离保护，使输入信号完全浮动以减少接地回路问题且隔离了可能引起主机毁损的电压。还提供有 8 个PhotoMOS 继电器输出通道，其PhotoMOS 继电器使用在必需控制低功率信号的电路上( 有完整的电气隔离) 或是使用在一个信号控制多个电路上。无论是隔离型输入通道或PhotoMOS继电器输出通道，在板卡上电子元件之间的电路都是使用光传输路径来传输信号，使元件电气隔离。此系列卡可用于各种应用，如控制外部设备的ON/OFF 状态、 驱动外部继电器或小功率开关、 启动警报、感应外部电压或开关等。

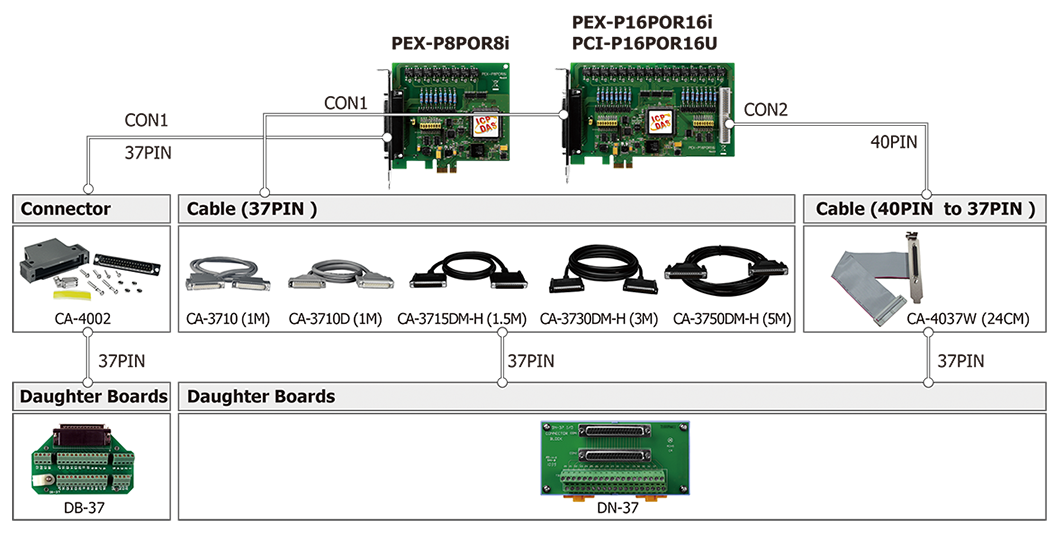

配件
规格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接头 |
Female DB37 x 1 |
| 数字量输入 |
| 通道数 |
8 |
| 类型 |
Wet Contact
Photocoupler |
| Sink/Source (NPN/PNP) |
Sink/Source |
| ON 电压准位 |
AC/DC 5 ~ 24 V (AC 50 ~ 1 kHz) |
| OFF 电压准位 |
AC/DC 0 ~ 1 V |
| 反应速度 |
Without Filter: 50 kHz (Typical)
With Filter: 0.455 kHz(Typical) |
| 触發模式 |
Static Update |
| 隔离 |
2000 VDC |
| 继電器输出 |
| 通道数 |
8 |
| 类型 |
PhotoMos Relay (Form A) |
| 触点规格 |
Load Voltage: 300 V (AC peak or DC)
Load Current: 130 mA |
| 作动时间 |
0.7 ms (Typical) |
| 釋放时间 |
0.05 ms (Typical) |
| 电氣耐久性 |
Long Life and No Sparking |
| PC 总线 |
| 类型 |
PCI Express x 1 |
| 数据总线 |
16-bit |
| 电源 |
| 功耗 |
550 mA @ +3.3 V
250 mA @ +12 V |
| 机構 |
| 尺寸 (mm) |
113 x 173 x 22 (W x L x D) |
| 环境 |
| 工作温度 |
0 ~ +60°C |
| 储存温度 |
-20 ~ +70°C |
| 湿度 |
5 ~ 85% RH, Non-condensing |
