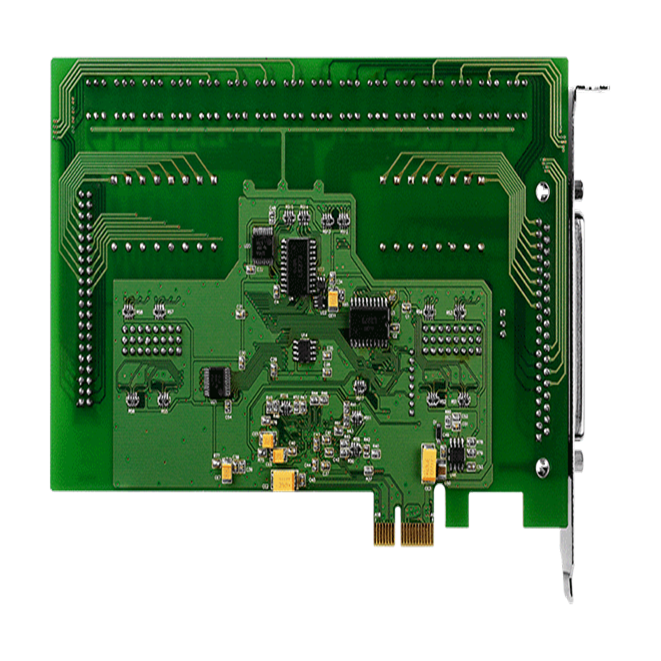

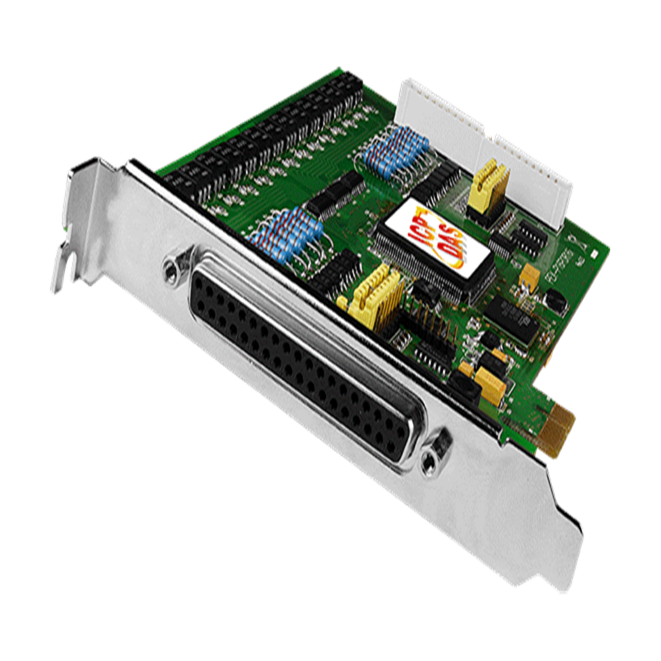

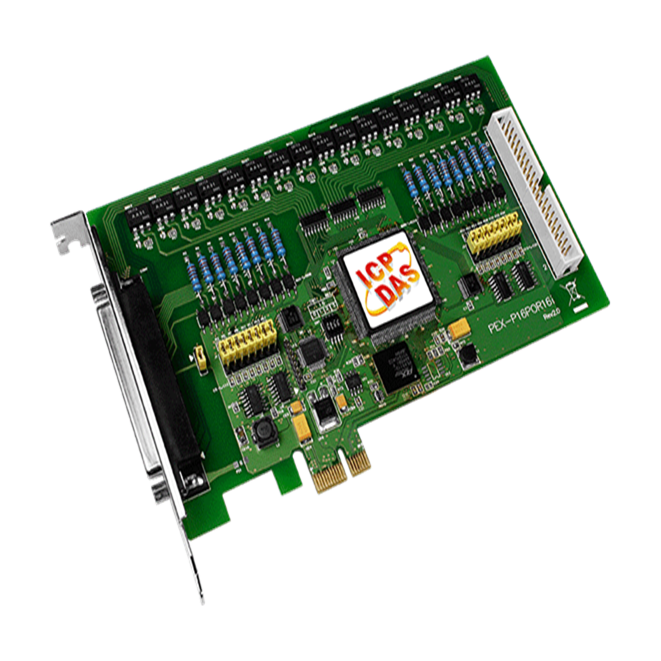

• PEX-P16POR16i
  PCI Express, 16-ch 隔离型 DI, 16-ch PhotoMOS 继电器输出卡


PEX-P16POR16i 是隔离型数字量输出入卡并符合RoHS 环保规范，在软件上能直接兼容于PISO-P16POR16 卡。 PEX-P16POR16i 支持 PCI Express 接口， 且提供有 16 个光隔离型数字量输入通道，此输入通道具有2000 VDC 隔离保护，使输入信号完全浮动以减少接地回路问题且隔离了可能引起主机毁损的电压。还提供有 8 个PhotoMOS 继电器输出通道，其PhotoMOS 继电器使用在必需控制低功率信号的电路上( 有完整的电气隔离) 或是使用在一个信号控制多个电路上。无论是隔离型输入通道或PhotoMOS继电器输出通道，在板卡上电子元件之间的电路都是使用光传输路径来传输信号，使元件电气隔离。此系列卡可用于各种应用，如控制外部设备的ON/OFF 状态、 驱动外部继电器或小功率开关、 启动警报、感应外部电压或开关等。

配件

硬件
板卡 ID	Yes (4-bit)
接头	Female DB37 x 1 40-pin box header x 1

数字量输入
通道数	16
类型	Wet Contact Photocoupler
Sink/Source (NPN/PNP)	Sink/Source
ON 电压准位	AC/DC 5 ~ 24 V (AC 50 ~ 1 kHz)
OFF 电压准位	AC/DC 0 ~ 1 V
反应速度	Without Filter: 50 kHz (Typical) With Filter: 0.455 kHz(Typical)
触發模式	Static Update
隔离	2000 VDC

继電器输出
通道数	16
类型	PhotoMos Relay (Form A)
触点规格	Load Voltage: 300 V (AC peak or DC) Load Current: 130 mA
作动时间	0.7 ms (Typical)
釋放时间	0.05 ms (Typical)
电氣耐久性	Long Life and No Sparking

PC 总线
类型	PCI Express x 1
数据总线	16-bit

电源
功耗	600 mA @ +3.3 V 300 mA @ +12 V

机構
尺寸 (mm)	113 x 118 x 22 (W x L x D)

环境
工作温度	0 ~ +60°C
储存温度	-20 ~ +70°C
湿度	5 ~ 85% RH, Non-condensing
