• PEX-1202L
  PCI Express, 110 kS/s, 32-ch, 12-bit 多功能卡 (1 K word FIFO)


PEX-1202L 是拥有高性能的多功能资料采集卡并符合 RoHS 环保规范，在软件上能直接兼容于PCI-1202LU 卡。 PEX-1202L 配备了采集频率 110 kHz (Low Gain) 或 44 kHz (High Gain) 12-bit 分辨率的 AD 转换器，并提供 32 个单端 /16 个差动式模拟量输入通道、两个 12-bit 分辨率的 DA 输出通道、 16 个符合 TTL 规范的数字量输入通道及 16 个符合 TTL 规范的 数字量输出通道。此板卡还内建有 1 K 的 FIFO 缓冲区，且提 供便利的 AD 魔术扫描功能 (MagicScan) 及连续采集功能。 PEX-1202L 支持 PCI Express 接口。在硬件上还提供有两项 功能，第一种是 ID 卡拨码开关，让使用者可以自由设置每张板 卡的识别码。当系统同时使用多张板卡时，使用者可以迅速而 简单区别这些板卡。第二种是 DI Pull High/Low 设置功能，数字量输入端口可设置为 Pull-high 或 Pull-low，当信号线脱落或 断线时，该 DI 值会相对维持使用者预设的状态 ( 非浮动 )。

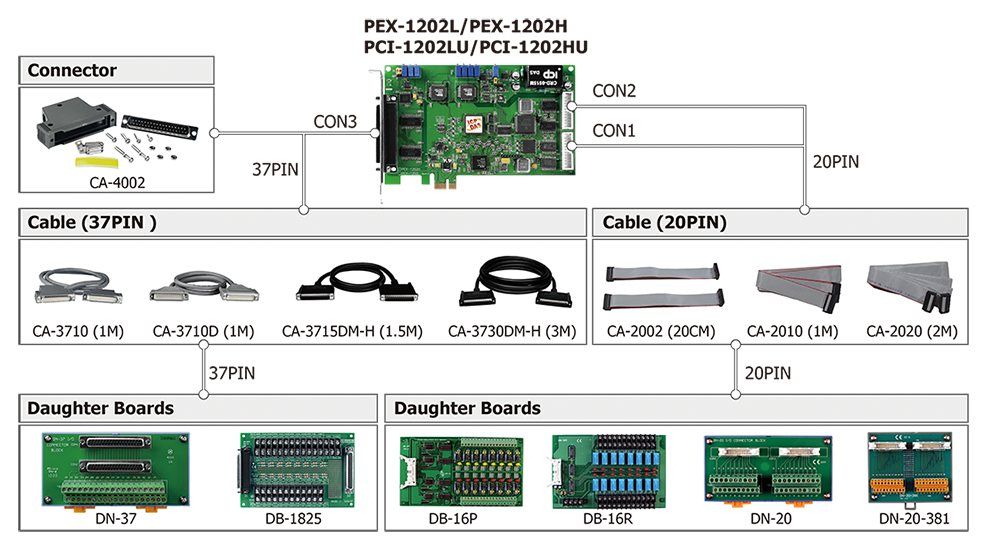

配件

硬件
板卡 ID	Yes (4-bit)
接头	Female DB37 x 1 20-pin Box header x 2

模擬量输入
通道数	32 single-ended/16 differential
范围	Gain: 0.5, 1, 2, 4, 8 Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625 V Unipolar Range: 0 ~ 10 V, 0 ~ 5 V, 0 ~ 2.5 V, 0 ~ 1.25 V
解析度	12-bit
精度	0.1% of FSR ±1 LSB @ 25 °C, ±10 V
採樣率	110 kS/s. Max.
输入阻抗	10 MΩ/6 Pf
過电压保护	Continuous ±35 Vp-p
零点漂移	±4 ppm/°C of FSR
FIFO 容量	1024 samples
触發模式	Software, Internal programmable pacer, External (5 V/TTL compatible)
数据传输	Polling

模擬量输出
通道数	2
范围	±5 V, ±10 V
解析度	12-bit
精度	0.06% of FSR ±1 LSB @ 25 °C, ±10 V
电压输出推力	±5 mA
斜率	8.33 V/μs
工作模式	Software

数字量输入
通道数	16
类型	5 V/TTL
ON 电压准位	2.0 V Min.
OFF 电压准位	0.8 V Max.
反应速度	500 KHz (Typical)
触發模式	Static Update

数字量输出
通道数	16
类型	5 V/CMOS
工作模式	Static Update
負载电压	Logic 0: 0.1 V Max. Logic 1: 4.4 V Min.
負载电流	Sink: 6 mA @ 0.33 V Source: 6 mA @ 4.77 V
反应速度	500 KHz (Typical)

计时/计数/頻率
通道数	3 (Independent x 1/Internal pacer x 1/External pacer x 1)
类型	5 V/TTL
解析度	16-bit
输入频率	10 MHz Max.
參考时钟	Internal: 8 MHz

PC 总线
类型	PCI Express x 1
数据总线	16-bit

电源
功耗	1300 mA @ +3.3 V 0 mA @ +12 V

机構
尺寸 (mm)	100 x 162 x 22 (W x L x D)

环境
工作温度	0 ~ +60°C
储存温度	-20 ~ +70°C
湿度	5 ~ 85% RH, Non-condensing
