产品简介
- 支持PCI Express x1插槽
- 支持卡号（SMD开关）
- 16通道5 V/TTL数字量输出及16通道5 V/TTL数字量输入
>>>数字量输入端可设置Pull-high 或 Pull-low
- 32个单端/16个差动式模拟量输入通道
>>>12-bit 高解析度、110 kHz 或44 kHz AD转换器
>>>支持内部/外部触发

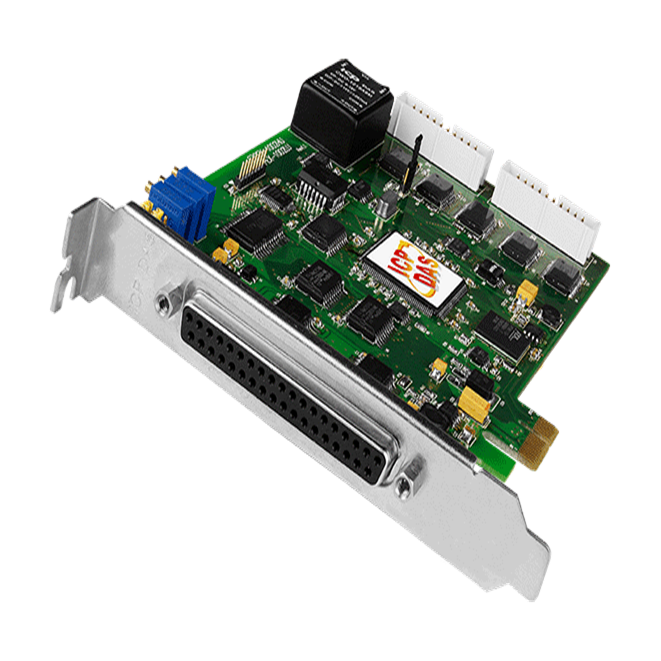

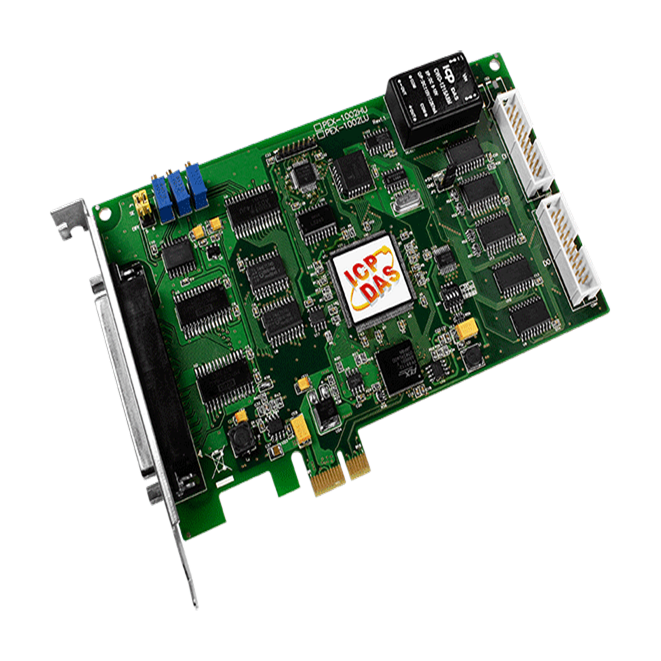

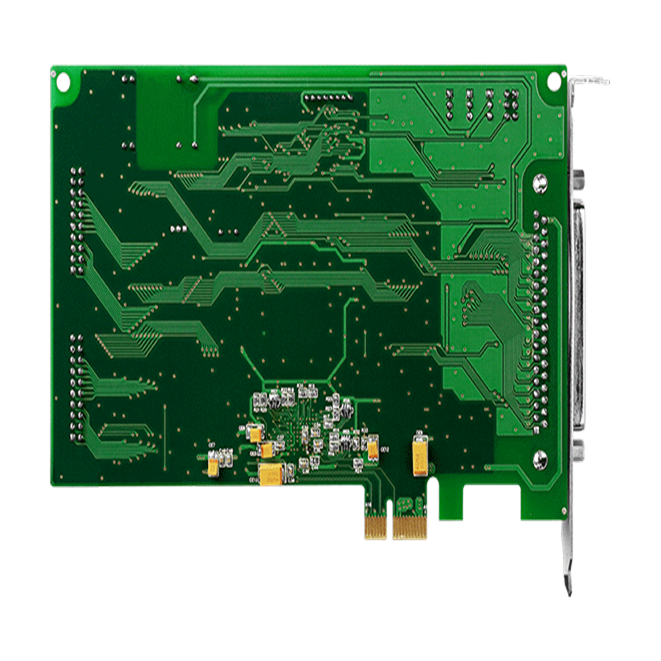

PEX-1002L 是模拟量输入卡并符合 RoHS 环保规范，在软件 上能直接兼容于 PCI-1002LU 卡。
PEX-1002L 配备了采集频率 110 KHz (Low gain) 或 44 KHz (High gain) 12-bit 分辨率的 AD 转换器，并提供 32 个单端 /16 个差动式输入通道、16 个符合 TTL 规范的数字量输入通道及 16 个符合 TTL 规范的数字量输出通道。
PEX-1002L 支持 PCI Express 接口。在硬件上还提供有两项 功能，第一种是 ID 卡拨码开关，让使用者可以自由设置每张 板卡的识别码。当系统同时使用多张板卡时，使用者可以迅速 而简单区别这些板卡。第二种是 DI Pull High/Low 设置功能， 数字量输入端口可设置为 Pull-high 或 Pull-low，当信号线脱落 或断线时，该 DI 值会相对维持使用者预设的状态 ( 非浮动 )。

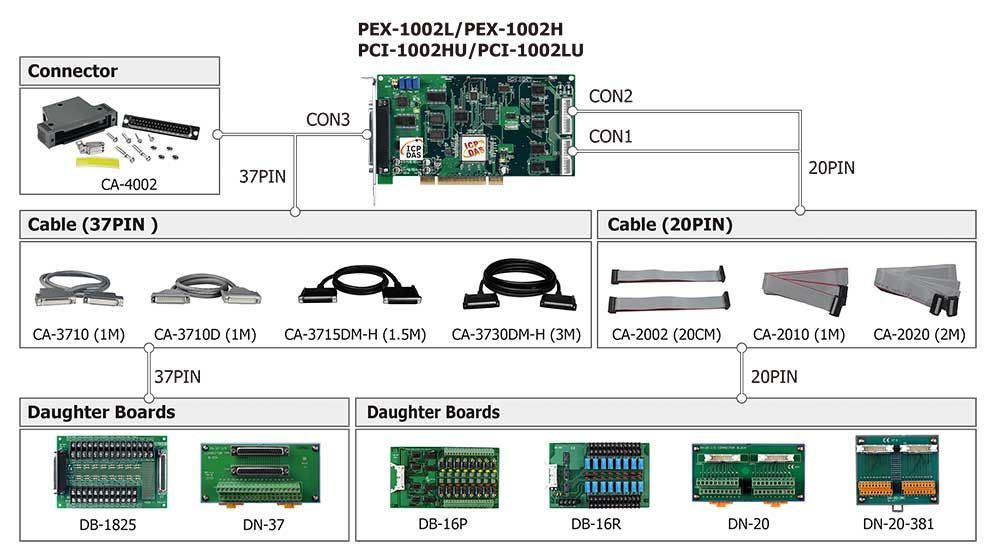

配件
_PCI-1002HU(LU)--accessories.jpg)
规格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接头 |
Female DB37 x 1
20-pin box header x 2 |
| 模擬量输入 |
| 通道数 |
32 single-ended/16 differential |
| 范围 |
Gain: 1, 2, 4, 8
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V
|
| 解析度 |
12-bit |
| 精度 |
0.01% of FSR ±1 LSB @ 25 °C, ±10 V |
| 採樣率 |
110 kS/s. Max. |
| 输入阻抗 |
10 MΩ/6 Pf |
| 過电压保护 |
Continuous ±35 Vp-p |
| 零点漂移 |
±4 ppm/°C of FSR |
| 触發模式 |
Software, Internal programmable pacer, External (5 V/TTL) |
| 数据传输 |
Polling, Interrupt |
| 数字量输入 |
| 通道数 |
16 |
| 类型 |
5 V/TTL |
| ON 电压准位 |
2.0 V Min. |
| OFF 电压准位 |
0.8 V Max. |
| 反应速度 |
500 KHz |
| 触發模式 |
Static Update |
| 数字量输出 |
| 通道数 |
16 |
| 类型 |
5 V/TTL |
| 工作模式 |
Static Update |
| 負载电压 |
Logic 0: 0.4 V Max.
Logic 1: 2.4 V Min. |
| 負载电流 |
Sink: 2.4 mA
Source: 0.8 mA |
| 反应速度 |
500 KHz (Typical) |
| 计时/计数/頻率 |
| 通道数 |
3 (Independent x 1/Internal pacer x 1/External pacer x 1) |
| 类型 |
5 V/TTL |
| 解析度 |
16-bit |
| 输入频率 |
10 MHz Max. |
| 參考时钟 |
Internal: 4 MHz |
| PC 总线 |
| 类型 |
PCI Express x 1 |
| 数据总线 |
16-bit |
| 电源 |
| 功耗 |
900 mA @ +3.3 V
350 mA @ +12 V |
| 机構 |
| 尺寸 (mm) |
110 x 167 x 22 (W x L x D) |
| 环境 |
| 工作温度 |
0 ~ +60°C |
| 储存温度 |
-20 ~ +70°C |
| 湿度 |
5 ~ 85% RH, Non-condensing |
