产品简介
- PCI Express x1 介面
- 支援 CardID (SMD Switch)
- 4通道应变规换能器输入
>>>24位元ADC，最高15 kS/s. 取样率
- 4通道差动式常规模拟量输入
>>>24位元ADC，最高15 kS/s. 取样率
- 2轴运动控制
>>>支援 CW/CCW, Pulse/DIR及EA/EB模式
- 2通道16位元模拟量输出
- 16通道隔离数字量输入
- 16通道隔离数字量输出

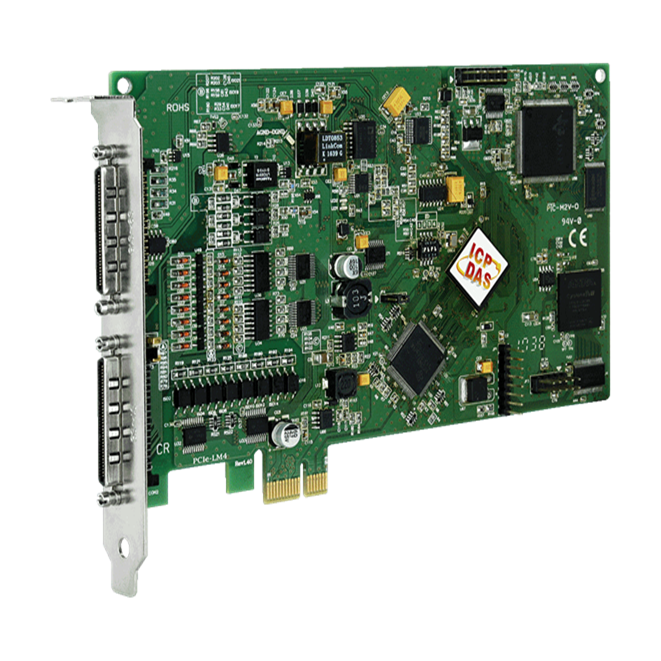

PCIe-LM4是一张强大功能多样化的PCI Express多功能卡片，专门为了材料测试系统(拉力测试机)所开发设计的。 PCIe-LM4配置4个应变规换能器输入通道、四个常规模拟量输入通道、二个模拟量输出通道、十六个隔离数字量输入通道、十六个隔离数字量输出通道及一个二轴运动控制器，可为拉力测试机制造商提供完整的硬体解决方案。
PCIe-LM4在硬体上新增Card ID指拨开关，让使用者可以自由设定每张板卡的识别码。当系统同时使用多张PCIe-LM4卡时，使用者可以迅速而简单区别这些同型号的板卡。
PCIe-LM4可以在Windows 32/64-bit Windows 7/8/10等作业系统环境下使用，并且提供了动态函式库协助使用者更容易的开发。而本产品还提供Visual C++、Borland Delphi、Borland C++ Builder、Visual Basic、C#.NET、Visual Basic.NET、LabVIEW等范例程式帮助使用者可以更快速的上手使用本产品。

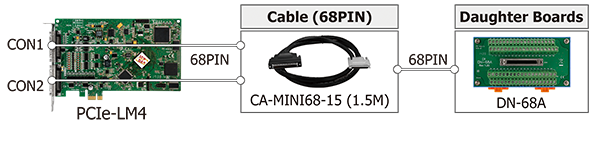

配件
规格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接头 |
SCSI II 68-pin x 1 |
| 模擬量输入 |
| 通道数 |
16 single-ended (Simultaneously) |
| 范围 |
Gain: 1, 2 Bipolar Range: ±10 V, ±5 V |
| 解析度 |
16-bit |
| 精度 |
0.05 % of FSR ±1 LSB @ 25 °C, ±10 V |
| 採樣率 |
200 kS/s |
| 输入阻抗 |
10,000 MΩ/4 pF |
| 過电压保护 |
Continuous ±35 Vp-p |
| FIFO 容量 |
2048 samples |
| 触發模式 |
Software, Pacer, External
|
| 隔离 |
2500 VDC (Bus-type) |
| 数据传输 |
Polling, Interrupt, DMA |
| 模擬量输出 |
| 通道数 |
2 |
| 范围 |
±5 V, ±10 V |
| 解析度 |
16-bit |
| 精度 |
±10 LSB |
| 电压输出推力 |
±5 mA |
| 斜率 |
2.8 V/µs |
| 工作模式 |
Static update |
| 数字量输入 |
| 通道数 |
12 |
| 类型 |
5 V/TTL |
| ON 电压准位 |
2.0 V Min. |
| OFF 电压准位 |
0.8 V Max. |
| 反应速度 |
1.0 MHz (Typical) |
| 触發模式 |
Static Update |
| 数据传输 |
Polling |
| 隔离 |
2500 VDC |
| 数字量输出 |
| 通道数 |
12 |
| 类型 |
5 V/CMOS |
| 工作模式 |
Static Update |
| 負载电流 |
Sink: 6 mA @ 0.33 V
Source: 6 mA @ 4.77 V |
| 反应速度 |
1.0 MHz (Typical) |
| 隔离 |
2500 VDC |
| DO 回读 |
Yes |
| PC 总线 |
| 类型 |
PCI Express x 1 |
| 数据总线 |
32-bit |
| 电源 |
| 功耗 |
600 mA @ +3.3 V
250 mA @ +12 V |
| 机構 |
| 尺寸 (mm) |
120 x 125 x 22 (W x L x D) |
| 环境 |
| 工作温度 |
0 ~ +60°C |
| 储存温度 |
-20 ~ +70°C |
| 湿度 |
5 ~ 85% RH, Non-condensing |
