产品简介
- 支持PCI Express x1插槽
- 12个隔离型数字量输入通道
- 12个隔离型数字量输出通道
- 2个16位元模拟量输出通道
- 16个单端式模拟量输入通道

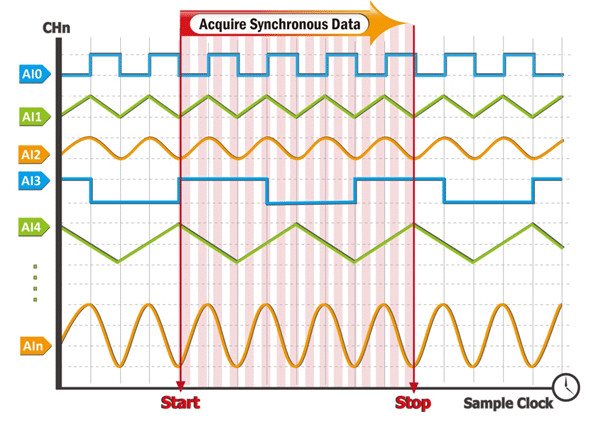

- 支持同步采集与保持
- 支持MagicScan功能
- 模拟量输入范围：±10V、±5V
- 16位元 200 kHz ADC同步采集( 每个通道 )
- 内建 2 K WORD 的 FIFO 缓冲区

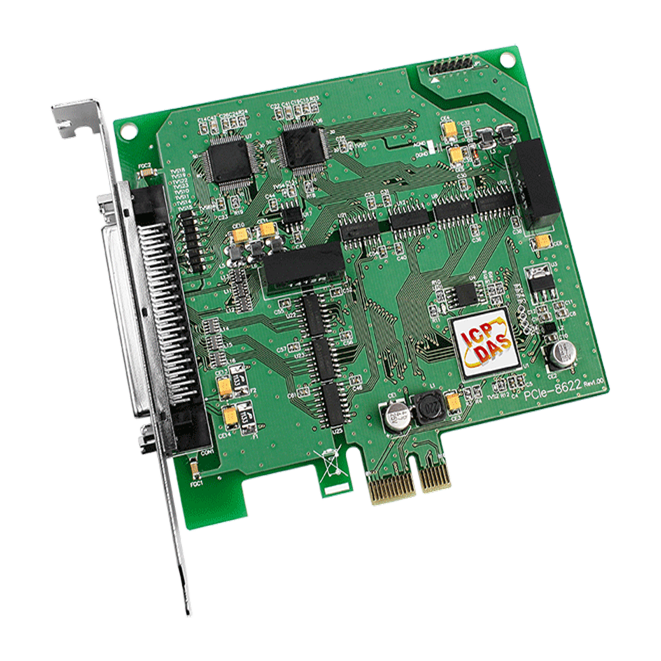

PCIe-8622是高速模拟量输入多功能数据采集卡并符合RoHS环保规范，支持PCI Express接口，提供16个单端方式可同步采集的16位模拟量输入接口，且搭配了2K FIFO缓冲区及500 VDC汇流排隔䦕保护，每通道还具有2V的±10 ± 5 V 输入范围，其每通道采集率及最高达到200/500 kS/s。
PCIe-8622还提供12个隔离型数字量输出通道，12个隔离型数字量输入通道及2个16位模拟量输出通道，且配置有单一的一个68针高密度的SCSI II接口，让用户更方便快速且能够减少体内排线，节省空间及插槽。

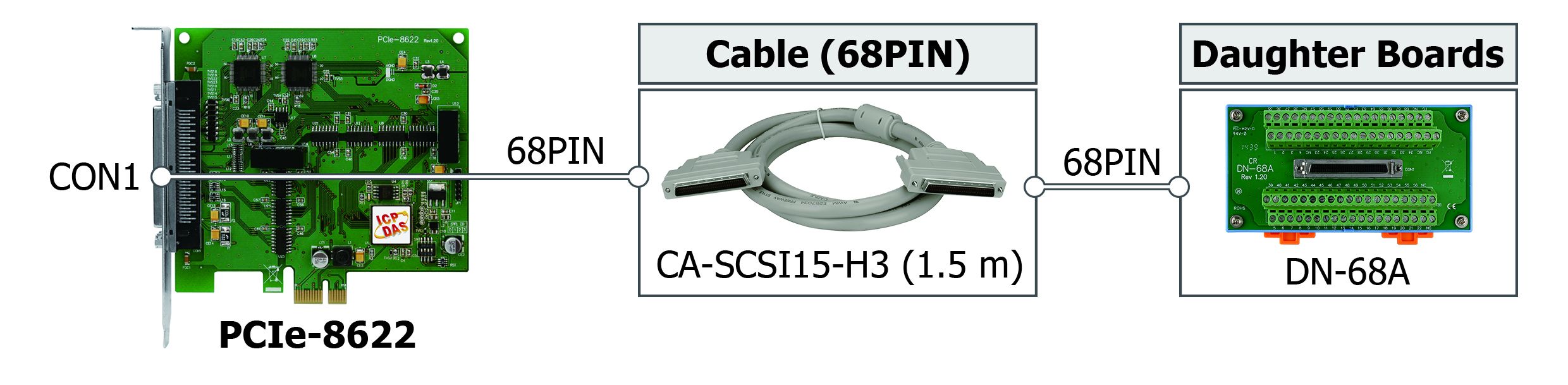

配件
规格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接头 |
SCSI II 68-pin x 1 |
| 模擬量输入 |
| 通道数 |
16 single-ended (Simultaneously) |
| 范围 |
Gain: 1, 2 Bipolar Range: ±10 V, ±5 V |
| 解析度 |
16-bit |
| 精度 |
0.05 % of FSR ±1 LSB @ 25 °C, ±10 V |
| 採樣率 |
200 kS/s |
| 输入阻抗 |
10,000 MΩ/4 pF |
| 過电压保护 |
Continuous ±35 Vp-p |
| FIFO 容量 |
2048 samples |
| 触發模式 |
Software, Pacer, External
|
| 隔离 |
2500 VDC (Bus-type) |
| 数据传输 |
Polling, Interrupt, DMA |
| 模擬量输出 |
| 通道数 |
2 |
| 范围 |
±5 V, ±10 V |
| 解析度 |
16-bit |
| 精度 |
±10 LSB |
| 电压输出推力 |
±5 mA |
| 斜率 |
2.8 V/µs |
| 工作模式 |
Static update |
| 数字量输入 |
| 通道数 |
12 |
| 类型 |
5 V/TTL |
| ON 电压准位 |
2.0 V Min. |
| OFF 电压准位 |
0.8 V Max. |
| 反应速度 |
1.0 MHz (Typical) |
| 触發模式 |
Static Update |
| 数据传输 |
Polling |
| 隔离 |
2500 VDC |
| 数字量输出 |
| 通道数 |
12 |
| 类型 |
5 V/CMOS |
| 工作模式 |
Static Update |
| 負载电流 |
Sink: 6 mA @ 0.33 V
Source: 6 mA @ 4.77 V |
| 反应速度 |
1.0 MHz (Typical) |
| 隔离 |
2500 VDC |
| DO 回读 |
Yes |
| PC 总线 |
| 类型 |
PCI Express x 1 |
| 数据总线 |
32-bit |
| 电源 |
| 功耗 |
600 mA @ +3.3 V
250 mA @ +12 V |
| 机構 |
| 尺寸 (mm) |
120 x 125 x 22 (W x L x D) |
| 环境 |
| 工作温度 |
0 ~ +60°C |
| 储存温度 |
-20 ~ +70°C |
| 湿度 |
5 ~ 85% RH, Non-condensing |
