产品简介
- 支援 PCI Express x1 插槽，Low-profile短版设计
- 4个隔离型数字量输入通道
- 4个隔离型数字量输出通道
- 8 个单端式模拟量输入通道

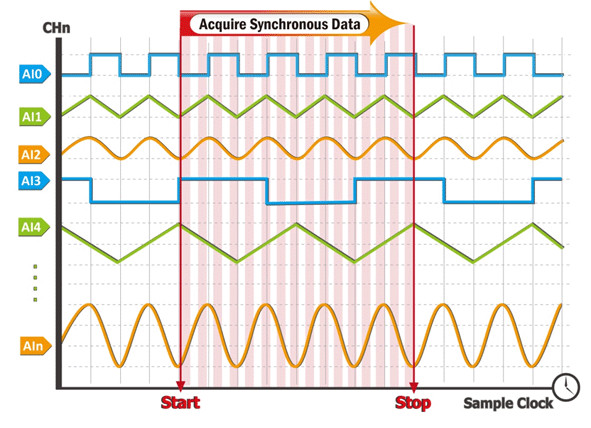

- 支持同步采集与保持
- 支持MagicScan功能
- 模拟量输入范围 : ± 10 V、± 5 V
- 16位元 200 kHz ADC 同步采集 ( 每个通道 )
- 内建2 K WORD的FIFO缓冲区
PCIe-8620 是高速模拟量输入多功能资料撷取卡并符合RoHS环保规范，它支持 PCI Express 介面，提供了8个单端式可同步取样的16位元模拟量输入通道，且搭配了2 K FIFO缓冲区及 2500 VDC 汇流排隔離保护， 每通道还具有可编程的 ±10 V及±5 V输入范围，其每通道取样率最高达到200 kS/s。 PCIe-8620还提供有4个隔离型数字量输出通道及4个隔离型数字量输入通道。
另外，还提供有二阶段消除锯齿状的模拟量虑波功能:
±5 V 输入范围: -3 dB 讯号频率通常是 15 kHz
±10 V 输入范围: -3 dB 讯号频率通常是 23 kHz
PCIe-8620 卡是短版(Low-profile) 设计的PCI Express 卡，同时提供有短挡板(Low-profile) 及标准挡板(Full-height)。短挡板适用于小型的电脑，标准挡板适用于一般标准尺寸的电脑。

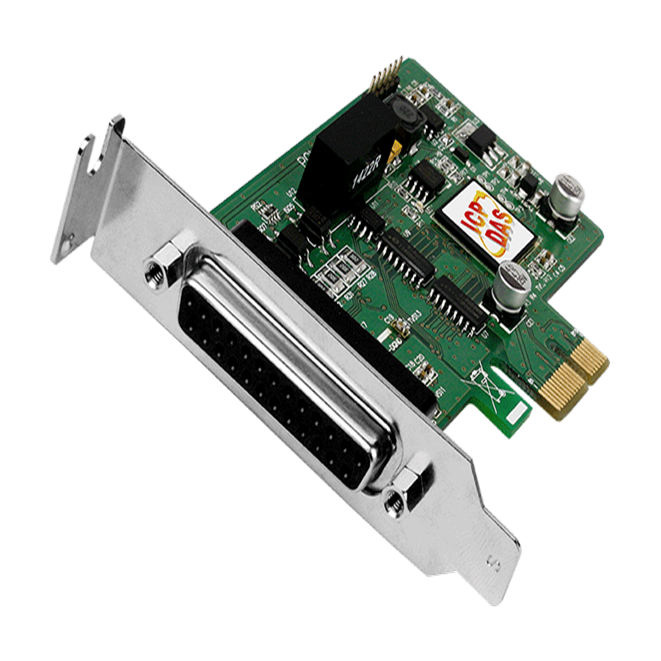

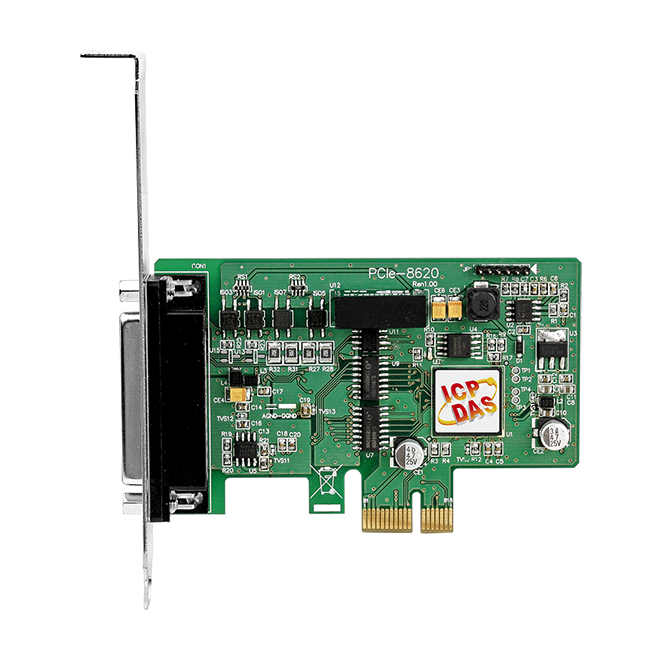

标准挡板 (Full-height)

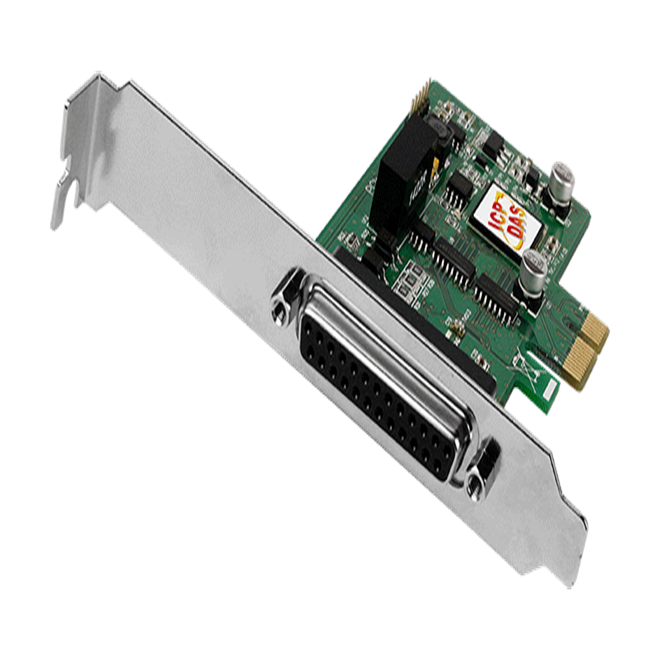

短挡板 (Low-profile)

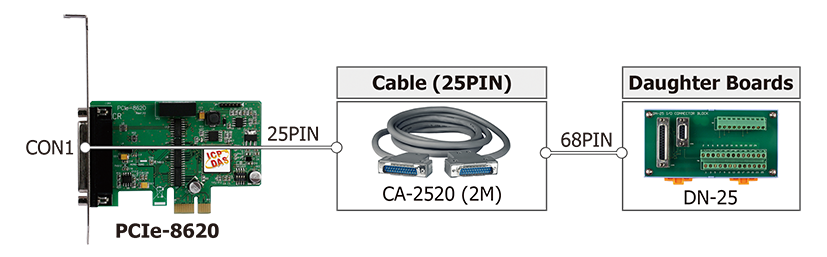

配件
规格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接头 |
Female DB25 x 1 |
| 模擬量输入 |
| 通道数 |
8 single-ended (Simultaneously) |
| 范围 |
Gain: 1, 2 Bipolar Range: ±10 V, ±5 V |
| 解析度 |
16-bit |
| 精度 |
0.05 % of FSR ±1 LSB @ 25 °C, ±10 V |
| 採樣率 |
200 kS/s |
| 输入阻抗 |
10,000 MΩ/4pF |
| 過电压保护 |
Continuous ±35 Vp-p |
| FIFO 容量 |
2048 samples |
| 触發模式 |
Software, Pacer |
| 隔离 |
2500 VDC (Bus-type) |
| 数据传输 |
Polling, Interrupt, DMA |
| 数字量输入 |
| 通道数 |
4 |
| 类型 |
5 V/TTL |
| ON 电压准位 |
2.0 V Min. |
| OFF 电压准位 |
0.8 V Max. |
| 反应速度 |
1.0 MHz (Typical) |
| 触發模式 |
Static Update |
| 数据传输 |
Polling |
| 隔离 |
2500 VDC |
| 数字量输出 |
| 通道数 |
4 |
| 类型 |
5 V/CMOS |
| 工作模式 |
Static Update |
| 負载电压 |
Logic 0: 0.4 V Max.
Logic 1: 2.4 V Min. |
| 負载电流 |
Sink: 6 mA @ 0.33 V
Source: 6 mA @ 4.77 V |
| 反应速度 |
1.0 MHz (Typical) |
| 隔离 |
2500 VDC |
| DO 回读 |
Yes |
| PC 总线 |
| 类型 |
PCI Express x 1 |
| 数据总线 |
32-bit |
| 电源 |
| 功耗 |
500 mA @ +3.3 V
200 mA @ +12 V |
| 机構 |
| 尺寸 (mm) |
Full-profile: 120 x 107 x 22
Low-profile: 80 x 107 x 22
(W x L x D) |
| 环境 |
| 工作温度 |
0 ~ +60°C |
| 储存温度 |
-20 ~ +70°C |
| 湿度 |
5 ~ 85% RH, Non-condensing |
