产品简介
- 64个单端/32个差分模拟量输入通道
>>>16位元ADC最高可达1 MS/s取样频率
>>>内建4096笔取样缓充区
>>>触发模式:软体/Pacer
>>>资料传输:轮询/中断
- 通用PCI总线介面(3.3 V/5 V)
- 支援 Card ID 功能 (SMD 开关)

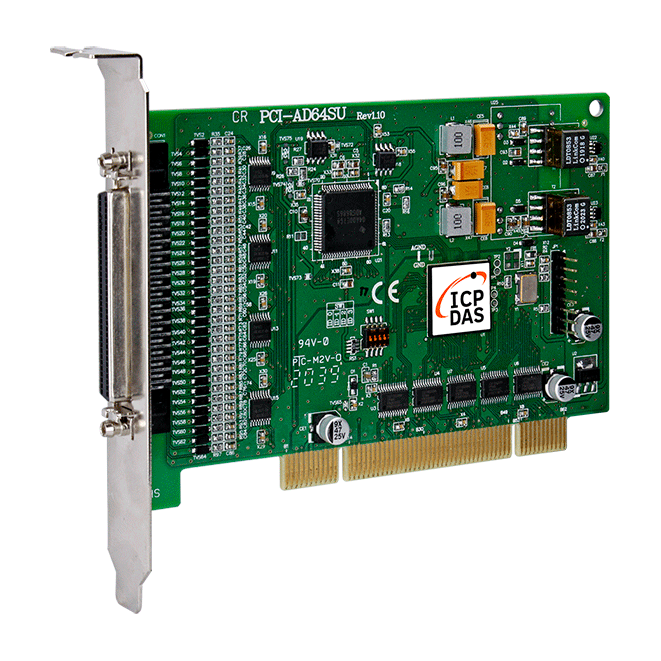

PCI-AD64SU是一张通用PCI总线的高分辨率高通道数模拟量输入卡。它的采样率高达1 MS / s，16位解析度可应用在大多数数据采集应用上。 PCI-AD64SU提供64个单端，32个差分模拟量输入通道。它还内建了一个4k FIFO，用于缓冲模拟量输入数据。

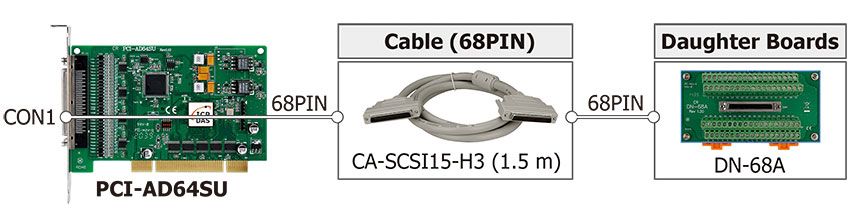

配件
规格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接头 |
Female SCSI II 68-pin x 1 |
| 模擬量输入 |
| 通道数 |
64 Single-ended/32 Diff erential |
| 范围 |
Gain: 1, 2, 4, 8
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V |
| 精度 |
0.1% of FSR ±1 LSB @ 25°C, ±10 V |
| 採樣率 |
Fixed channel: 1 MS/s (Max.)
Scan channel: 250 kS/s (Max.) |
| 過电压保护 |
Continuous ±35 Vp-p |
| FIFO 容量 |
4096 Samples |
| PC 总线 |
| 类型 |
3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| 机構 |
| 尺寸 (mm) |
146 X 120.5 X 21.6 (W x L x D) |
| 环境 |
| 工作温度 |
0 ~ +60°C |
| 湿度 |
5 ~ 85% RH, Non-condensing |
