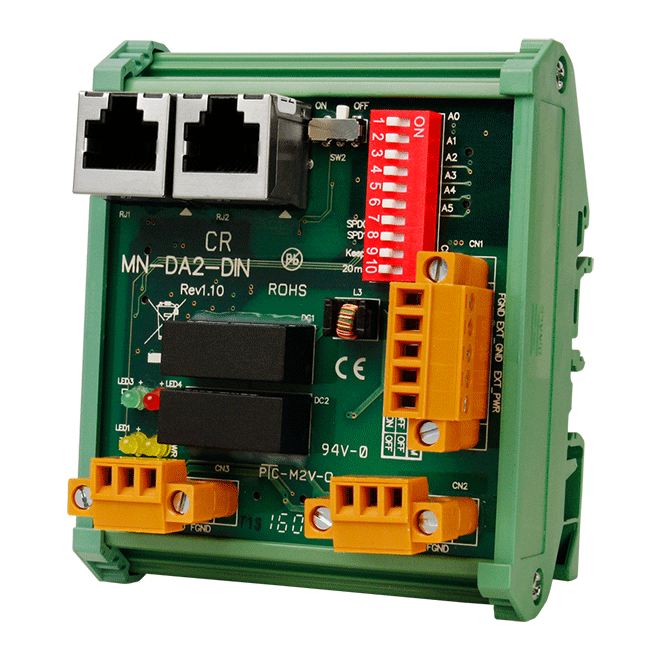

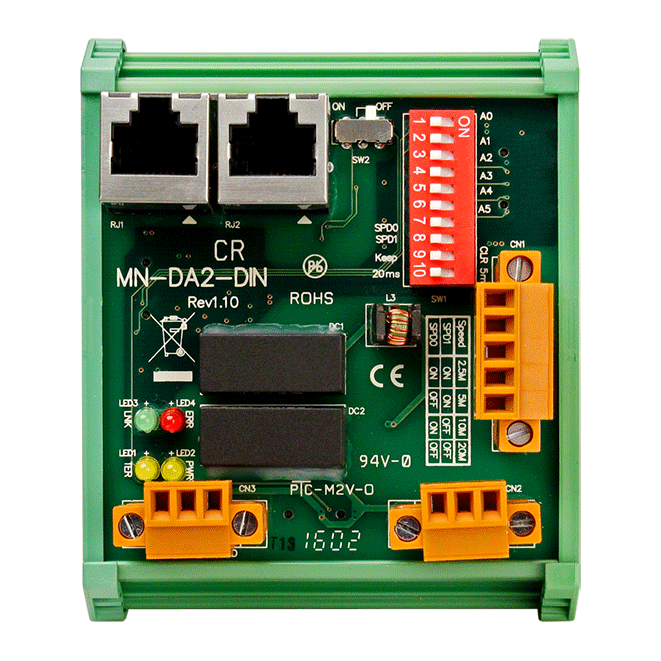

• MN-DA2-DIN
  分布式 Motionnet 2-ch AO 模块


MN-DA2-DIN 系列是 Motionnet 的模拟量输出扩展模块，配有 2 个模拟量输出通道。每个 Motionnet 通讯端口最多可控制 64 个模块，因此，每个 Motionnet 通讯端口最多可以扩展 128 个通道的模拟量输出。每增加一个扩展模块只会增加 15.1 微秒的通讯时间，因此，即使连接了最多的 64 个模块，也只需要 0.97 毫秒就可以自动更新所有 I/O 点的状态。此 I/O 点状态的更新是硬件自动执行的，不但更新的时间间距是固定的，而且完全不会占用到 CPU 的时间。MN-DA2-DIN 的模拟量输出可提供 +/- 10 V 的输出范围，并有 16 位的高分辨率，提供高精准度的模拟量输出。此外，还提供了软件的 Offset 及 Gain 校正功能，方便客户使用。

LED 灯
状态	通讯状态 (连接、错误) 内部 3.3 V 电源 终端电阻开关

模擬量输出
通道数	2
范围	+/- 10 V
解析度	16-bit
精度	DNL = +/- 1 LSB INL = +/- 3 LSB
反应时间	Slew rate: 20 V / us
电压输出推力	每通道 +/- 20 mA (Max.)
校正	Offset: 软件提供 Gain: 软件提供

Motionnet
传送速度	2.5、5、10 或 20 Mbps (可用指拨开关调整)
周期时间	每装置 15.1 μs (20 Mbps)

电源
输入范围	24VDC +/-5% (1000 V 隔离)
功耗	3 W Max.

机構
外壳	塑料壳
尺寸 (mm)	75 mm x 90 mm x 57 mm (W x L x H)
安裝	导轨安装

环境
工作温度	0 ~ +60 °C
储存温度	-20~ +80 °C
湿度	10 ~ 90%; 无结露
