产品简介
- 八信道 +/- 10 V 模拟量输入模块
- 通讯端口使用 RJ-45 接头，方便取得，拆装容易
- 通讯及电源均有隔离设计，让模块获得最大保护
- 16 位高分辨率，可读取到 0.3 mV 的差异
- 内建高精度低飘移的 5V 参考电压
- 硬件提供 Offset 及 Gain 的校正功能，并可将校正的结果储存在 EEPROM 中
- 快速的模拟量/模拟量转换，Sampling Rate = 250k sps

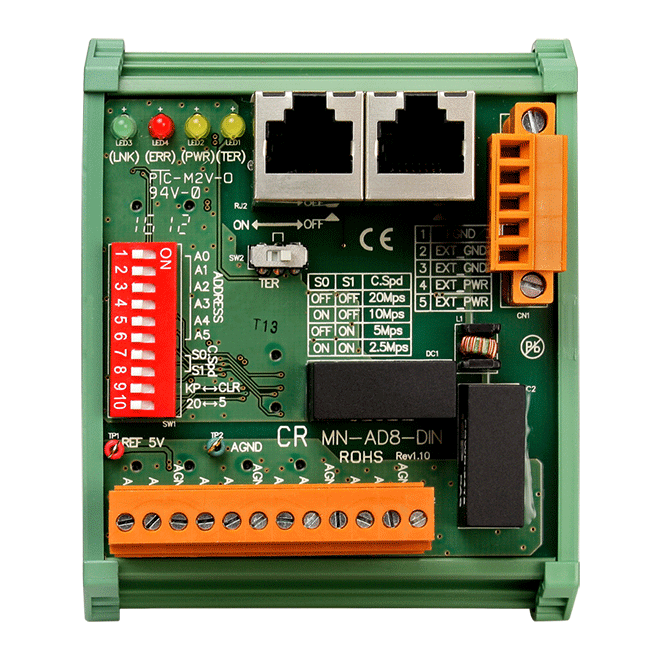

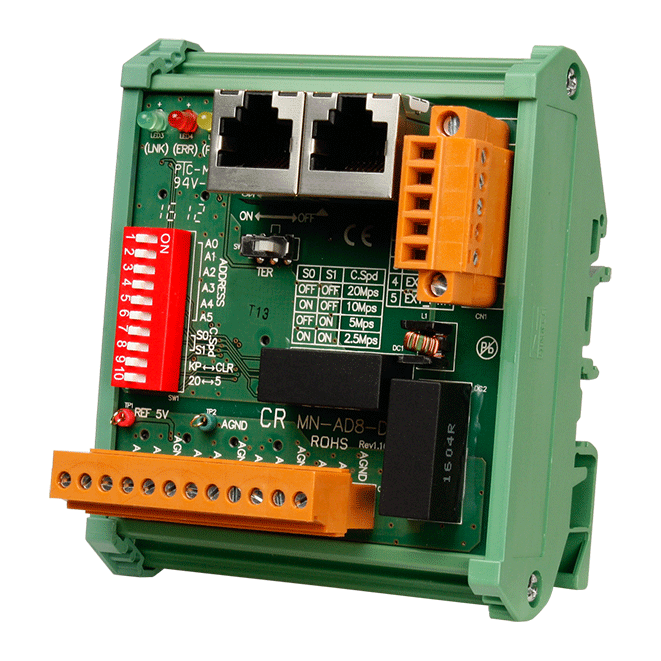

MN-AD8-DIN 系列是 Motionnet 的模拟量输入扩展模块，其配有 8 个模拟量输入通道。每个 Motionnet 通讯端口最多可控制 64 个模块，因此，每个 Motionnet 通讯端口最多可以扩展 512 个通道的模拟量输入。每增加一个扩展模块只会增加 15.1 微秒的通讯时间，因此，即使连接了最多的 64 个模块，也只需要 0.97 毫秒就可以自动更新所有 I/O 点的状态。此 I/O 点状态的更新是硬件自动执行的，不但更新的时间间距是固定的，而且完全不会占用到 CPU 的时间。MN-AD8-DIN 的模拟量输入可提供 +/- 10 V 的输出范围，并有 16 位的高分辨率，提供高精准度的模拟量输入。此外，还提供了高精度低飘移的 5V 参考电压及硬件的 Offset 及 Gain 的校正功能，方便客户使用。
规格
| LED 灯 |
| 状态 |
通讯状态 (连接、错误)
内部 3.3 V 电源
终端电阻开关 |
| 模擬量输入 |
| 通道数 |
8 |
| 范围 |
+/- 10 V |
| 解析度 |
16-bit |
| 採樣率 |
250 k sps |
| 校正 |
Offset: 硬件提供
Gain: 硬件提供 |
| Motionnet |
| 传送速度 |
2.5、5、10 或 20 Mbps (可用指拨开关调整) |
| 周期时间 |
每装置 15.1 μs (20 Mbps) |
| 电源 |
| 输入范围 |
24VDC +/-5% (1000 V 隔离) |
| 功耗 |
3 W Max. |
| 机構 |
| 外壳 |
塑料壳 |
| 尺寸 (mm) |
75mm x 90mm x 57 mm (W x L x H) |
| 安裝 |
导轨安装 |
| 环境 |
| 工作温度 |
0 ~ +60 °C |
| 储存温度 |
-20~ +80 °C |
| 湿度 |
10 ~ 90%; 无结露 |
