产品简介
- 最快通讯速度 : 20 Mbps
- 32 个隔离模拟量输入信道
- 每个 Motionnet 传输 Port：最多可连接 64 个模块
- 隔离保护设计：电源、通讯、I/O
- LED 显示通讯和 I/O 状态
- 每组输入 Port 可指定为 NPN 或 PNP (12~24 V)

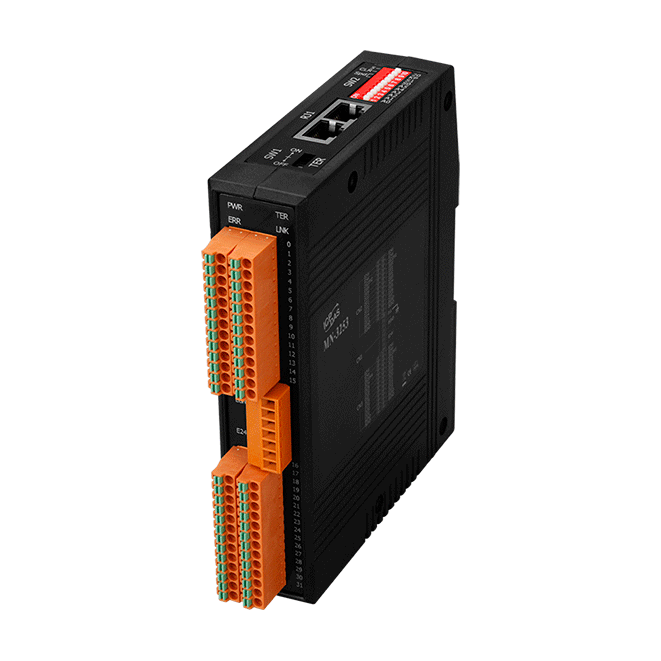

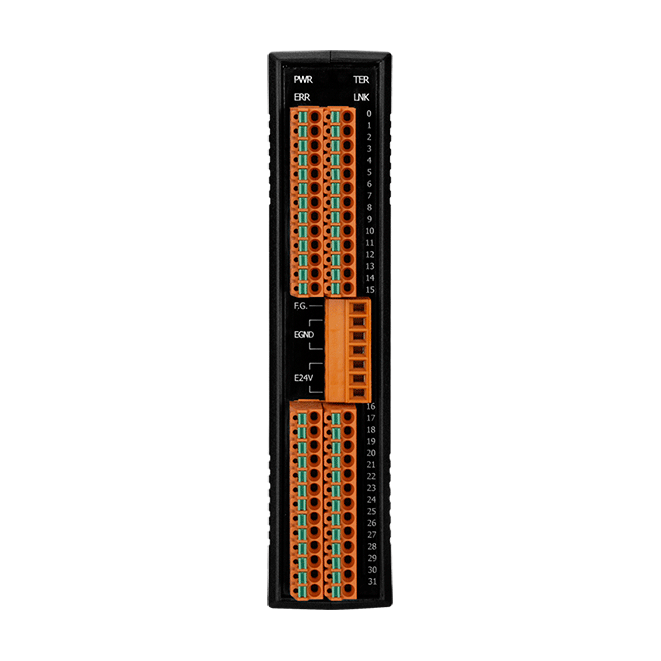

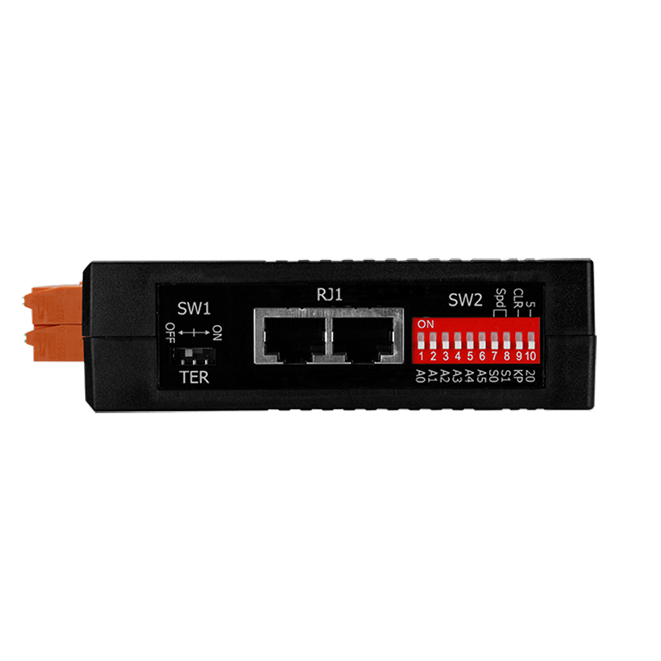

MN-3253 为 Motionnet 系统的 I/O 扩展模块，其配有 32 个隔离数字量输入信道。每个 Motionnet 通讯线可连接高达 64 个模块，意指 I/O 可扩展到多达 2048 个输入通道。每个 MN-3253 模块所需的通讯时间为 15.1μs。若连接了 64 个装置，则可在 0.97ms 内发送和接收共 2048 点的信号。Motionnet 系统会在固定间隔时间内自动更新 I/O 状态，并在客户想要监控的特定输入点设置中断。这有助于减少 CPU 浪费时间在无输入变化时的重复轮询。而每组输入端口 (8 通道) 可指定为 NPN 或 PNP (12 ~ 24V)。
规格
| 硬件 |
| 接头 |
13-pin 可插拔接线端子台 x 4 |
| LED 灯 |
| 状态 |
通讯状态 (连接、错误)
内部 3.3 V 电源
终端电阻开关，输入/输出状态 |
| 数字量输入 |
| 通道数 |
32 |
| 类型 |
湿接点 |
| Sink/Source (NPN/PNP) |
Sink/Source (NPN/PNP) |
| ON 电压准位 |
+10 ~ 30 VDC |
| OFF 电压准位 |
+3 VDC (Max.) |
| 隔离 |
3000 Vrms |
| 输入阻抗 |
4.7K Ohm |
| Motionnet |
| 通讯接头 |
RJ-45 x 2 |
| 传送速度 |
2.5、5、10 或 20 Mbps (可用指拨开关设定) |
| 周期时间 |
每装置 15.1 μs (20 Mbps) |
| 电源 |
| 输入范围 |
24 VDC (1000 V 隔离) |
| 功耗 |
2 W Max. |
| 机構 |
| 外壳 |
塑料壳 |
| 尺寸 (mm) |
31 mm x 140 mm x 126.6 mm |
| 安裝 |
导轨安装 |
| 环境 |
| 工作温度 |
0 ~ +60 °C |
| 储存温度 |
-20~ +80 °C |
| 湿度 |
10 ~ 90%; 无结露 |
