产品简介
- 8 个 PWM 输出和 8 个计数器输入
- PWM 输出支持暴冲 (Burst) 和连续模式
- PWM 输出支持软件和硬件触发模式
- PWM 输出可单独或同步
- 高速计数器
- 内建双看门狗机制

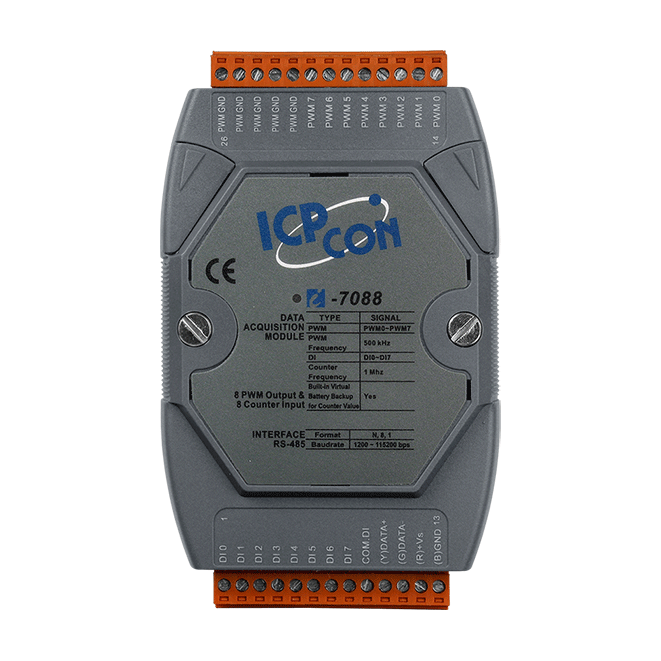

I-7088 提供 8 通道 PWM (脉冲宽度调制) 输出和 8 通道计数器输入，可用于开发功能强大且具有成本效益的模拟控制系统。PWM 是一种用于控制模拟电路的强大技术，使用数字量输出生成具有可变占空比和频率的波形，然后可用于控制模拟电路的应用，例如控制马达的位置或速度，灯的亮度，或风扇的速度等。根据应用，PWM 输出可以使用突发模式或连续模式。此外，所有数字量输入通道均可用作速度高达 1 MHz 的高速计数器。M-7088 支持 Modbus RTU 和 DCON 通讯协议，可通过软件配置，所有硬件规格与 I-7088 相同。I-7088(D)/S 和 M-7088(D)/S 允许负载电压从 +3.5 V 增加到 +50 V，用于 8 通道 PWM (脉冲宽度调制) 输出和 8 通道高速计数器。
应用
•控制电机位置/速度
•调整灯的亮度
•控制风扇速度
规格
| CPU 模块 |
| 看门狗计时器 |
模块, 通讯 (可编程) |
| EMS 防护 |
| EFT (IEC 61000-4-4) |
±4 kV (于电源) |
| ESD (IEC 61000-4-2) |
±4 kV (于每个接触端子) |
| PWM |
| 通道数 |
8 |
| 类型 |
TTL |
| Sink/Source (NPN/PNP) |
Sink, Source |
| 負载电压 |
+5 VDC |
| 負载电流 |
Sink: 10 mA @ 5V /通道
Source: 1 mA @ 5V /通道 |
| 频率 |
1 Hz ~ 500 KHz |
| 空佔比 |
0.1 ~ 99.9 % |
| 模式 |
Burst, Continuous |
| 脉冲串数量 |
1 ~ 65535 |
| 触發啟动 |
硬件或软件 |
| 计数器/頻率/編码器 输入 |
| 通道数 |
8 |
| 类型 |
计数器 |
| 计数器模式 |
Up |
| 计数器/编码器 Bits |
32-bit |
| Sink/Source (NPN/PNP) |
Sink |
| ON 电压准位 |
+3.5 ~ +5 VDC |
| OFF 电压准位 |
+1 VDC Max. |
| 最快速度 |
1 MHz |
| 串口 |
| 端口 |
1 x RS-485 |
| 波特率 |
1200 ~ 115200 bps |
| 数据格式 |
(N, 8, 1), (N, 8, 2), (E, 8, 1) 或 (O, 8, 1) |
| 通讯协议 |
DCON |
| 电源 |
| 反极性保护 |
有 |
| 输入范围 |
+10 ~ +30 VDC |
| 功耗 |
2.9 W |
| 机構 |
| 尺寸 (mm) |
72 x 123 x 35 (W x L x H) |
| 安裝 |
DIN 导轨式安装 |
| 环境 |
| 工作温度 |
-25 ~ +75 °C |
| 储存温度 |
-40 ~ +85 °C |
| 湿度 |
10 ~ 95% 相对湿度, 无结露 |
