产品简介
- 支持源型 (Source) 数字量输出，具有过载保护
- 可设定上电值和安全值
- 具有短路保护
- 具有过载和过电压保护
- 内建双看门狗机制

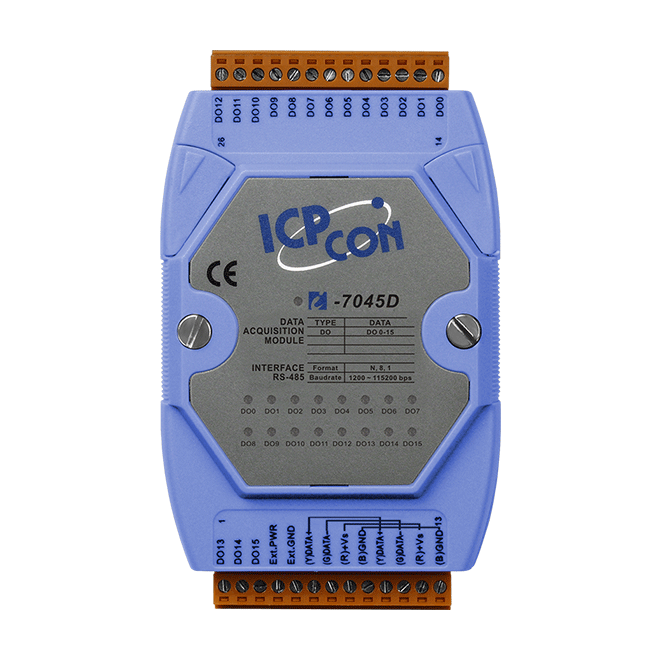

I-7045 模块都提供 16 个数字量输出通道，每个通道都具有光耦合隔离功能。I-7045(D)/M-7045(D) 支持源型 (Source) 输出，而 I-7045(D)-NPN/M-7045(D)-NPN 支持漏型 (Sink) ，均配备短路保护 . 有启用上电值和安全值的选项，以及可用于监控数字量输出通道状态的 16 个 LED 指示灯。4 kV ESD 和 EFT 防护、3 kV 电源输入突波(Surge)保护和 3750 VDC 模块内部隔离是标准配置。M-7045(D)/M-7075(D)-NPN 具有与 I-7045(D)/I-7045(D)-NPN 相同的硬件规格，但也提供对 Modbus RTU 通讯协议的额外支持作为 DCON 通讯协议。
应用
•大楼自动化
•工厂自动化
•机械自动化
•远程维护
•远程诊断
•检测设备
规格
| CPU 模块 |
| 看门狗计时器 |
模块, 通讯 (可编程) |
| EMS 防护 |
| EFT (IEC 61000-4-4) |
±4 kV (于 16 个 DO 通道与电源),
±2 kV (于 RS-485 Port) |
| ESD (IEC 61000-4-2) |
±4 kV (于每个接触端子)
±8 kV (于空中非接触) |
| Surge (IEC 61000-4-5) |
±3 kV (于电源) |
| LED 灯 |
| 状态 |
1 x 电源与通讯
16 x 数字量输出 |
| 数字量输出 |
| 通道数 |
16 |
| 类型 |
Open Source |
| Sink/Source (NPN/PNP) |
Source |
| 負载电压 |
+10 ~ +40 VDC |
| 負载电流 |
650 mA/通道 |
| 過电压保护 |
47 VDC |
| 過载保护 |
1.4 A |
| 短路保护 |
有 |
| 上电值 |
可编程 |
| 安全值 |
可编程 |
| 串口 |
| 端口 |
1 x RS-485 |
| 波特率 |
1200 ~ 115200 bps |
| 数据格式 |
(N, 8, 1) |
| 通讯协议 |
DCON |
| 电源 |
| 反极性保护 |
有 |
| 输入范围 |
+10 ~ +30 VDC |
| 功耗 |
1.5 W |
| 机構 |
| 尺寸 (mm) |
72 x 123 x 35 (W x L x H) |
| 安裝 |
DIN 导轨式安装 |
| 环境 |
| 工作温度 |
-25 ~ +75 °C |
| 储存温度 |
-40 ~ +85 °C |
| 湿度 |
10 ~ 95% 相对湿度, 无结露 |
