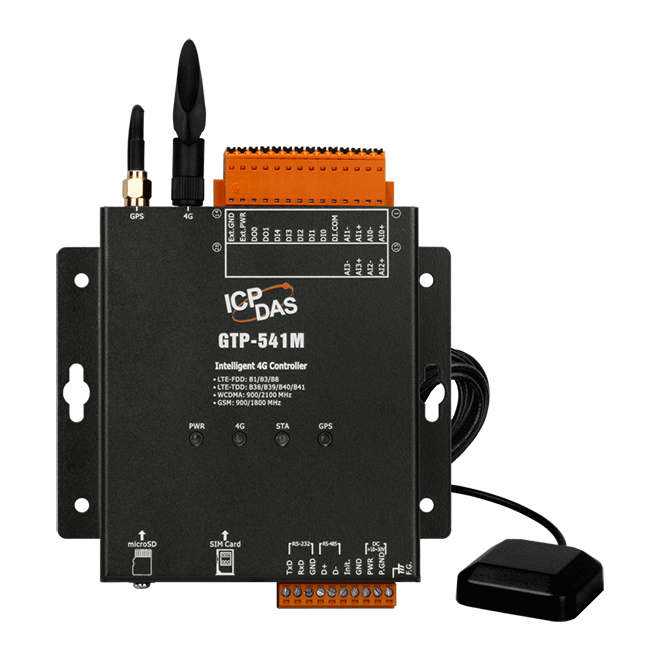

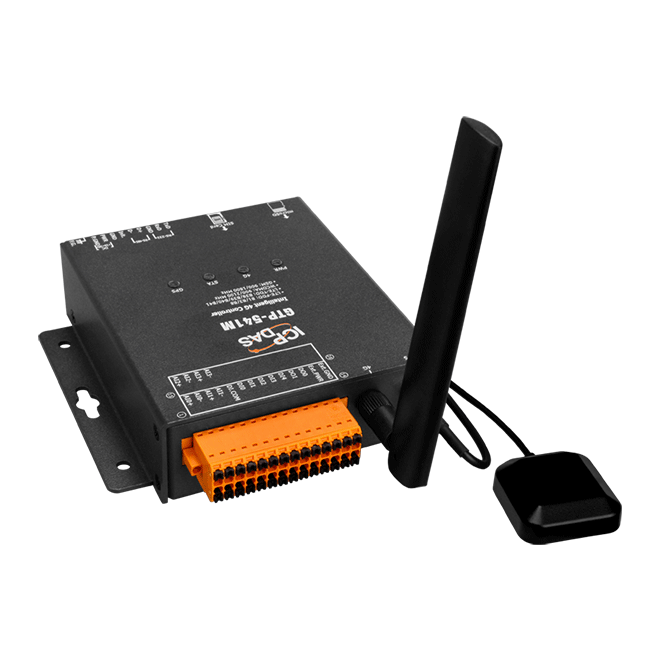

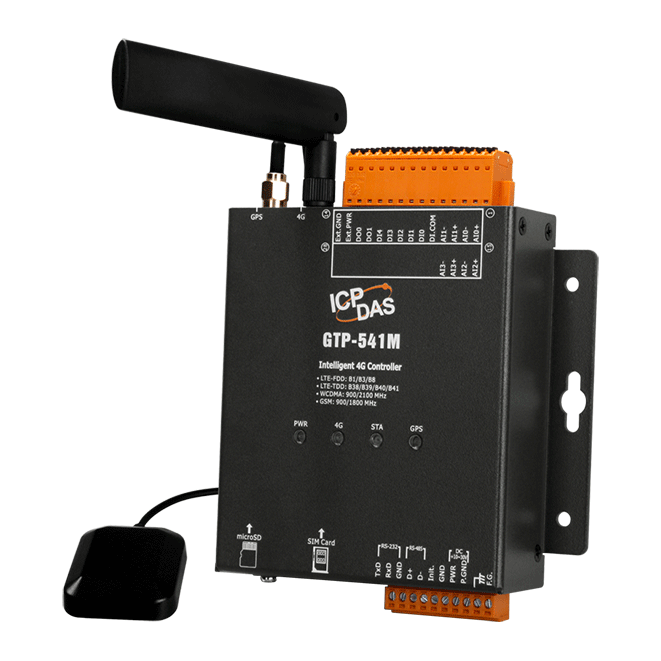

  • GTP-541M
    4G智能型多功能控制器 (仅供亚洲地区使用)
#




产品简介
  • 支持LTE-FDD B1/B3/B8频段
  • 支持LTE-FDD B38/B39/B40/B41频段
  • 支持 WCDMA/HSPA+双频 900/2100 MHz
  • 支持GSM/GPRS四频 900/1800MHz
  • 包含1组RS-485和1 组RS-232 给一般COM port使用
  • 电源反相保护
  • I/O触发 简讯/语音警报功能
  • Modbus触发 简讯/语音警报功能
  • 4G远程终端装置功能 (内含GPS)
  • 4G/串行端口网关功能

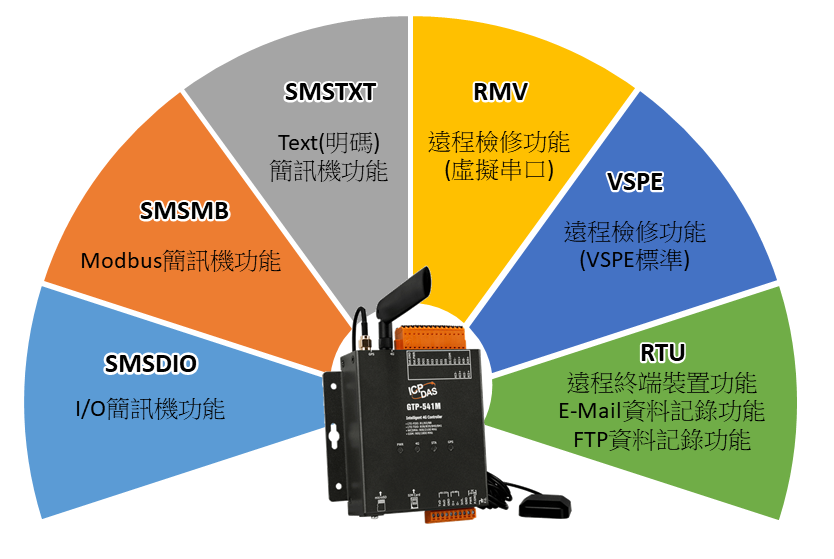

GTP-541M 为泓格科技所开发;具备逻辑控制与监控通知等多项功能的智能型 4G 远程终端设备。 在此系统下，用户不再困扰于控制器中逻辑程序的撰写，仅需透过所提供的 Utility 与鼠标点选动 作即可完成控制器上工作逻辑的规划，过程简单快速可大幅降低用户在系统开发上的资源花费。 GTP-541M 透过 LTE/WCDMA/GPRS 达成各种功能，例如将 I/O 讯号传送给远程的管理平台、 警报发送、远程维护等动作，泓格亦提供相关的软件來支持，以方便客户快速的建立监控端的程序， 这些软件包括 NAPOPC.M2M DA Server、SMS Database System、VxServer、VxComm 等软件。 使用者可以透过 SD 卡方式切换 GTP-541M 的 6 种不同韧体，以满足不同方面之应用需求。能够 减少使用者在不同应用上的开发成本及时间，特别适合在物联网的应用。
#

  • 应用

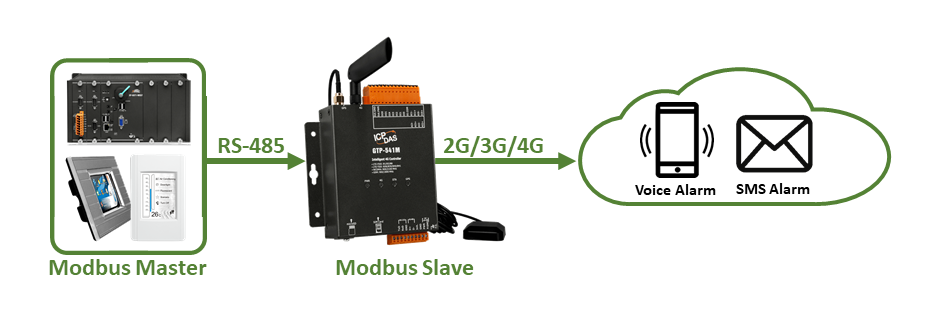

    • •支持 Modbus Slave 通讯，用以触发简讯、语音告警或内建 DO •可自定义 127 组警报, 每组可依 On/Off 设定 2 种简讯内容与语音 •可自定义 16 组电话簿，每组可以设定 16 笔电话号码 •每组警报可以指定 1 组以上的电话簿 •简讯内容最多为 70 个 Unicode 字符 •可透过 Modbus RTU 命令动态指定简讯内容，以及电话号码 #

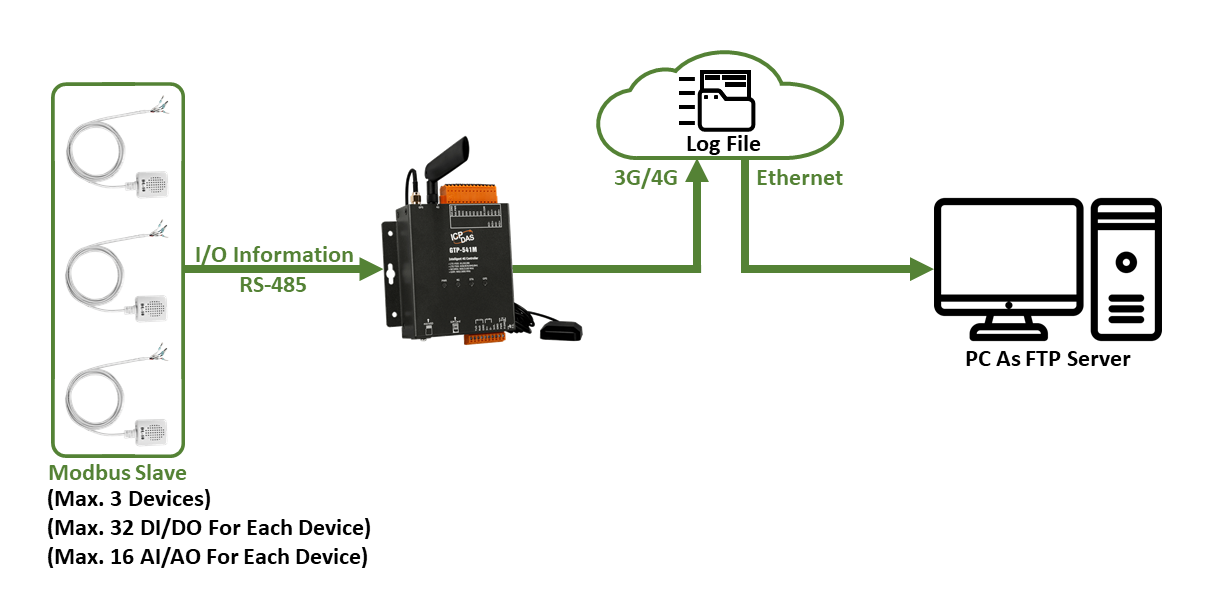

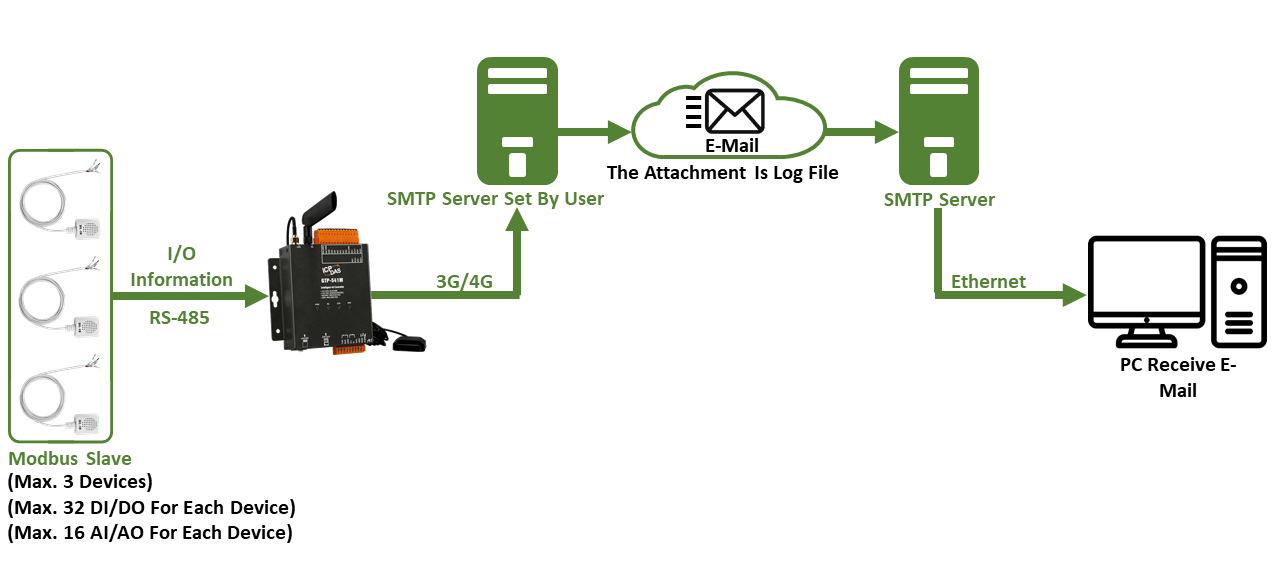

    •支持 Modbus RTU master 通讯，最多可以连接 3 台 Modbus 设备 •对每台 Modbus 设备最多可以询问 32x DI, 32x DO, 16x AI, 16x AO 的状态 •提供RTU, E-Mail, FTP共3 种工作模式, 择一使用 1.RTU 模式 -定时将 Modbus 设备及内建的 I/O, GPS 的数据回传到 PC 端的 M2M RTU Center -M2M RTU Center 收集到的数据存到 MS SQL, MySQL, MarialDB 数据库 -PC 端的软件可以透过 M2M RTU Center 控制 GTP-541M 内建的 DO 2.E-Mail, FTP 模式 -定时记录Modbus设备及内建的I/O, GPS数据 -记录文件以 E-Mail 附文件或是 FTP 传回 #

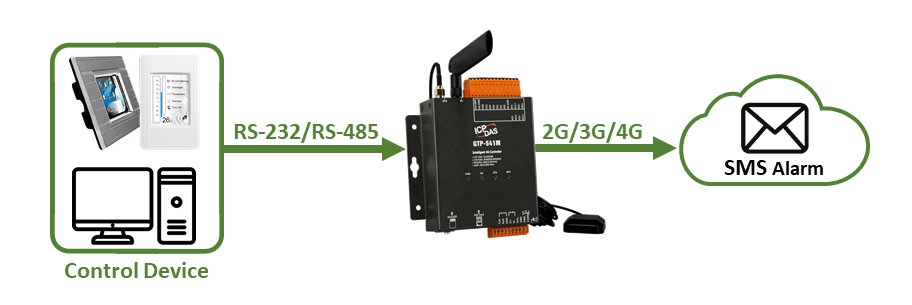

    支持 ASCII 命令通讯，用以触发简讯告警 可自定义 127 组警报, 每组可设定 2 种简讯内容与语音 可自定义 16 组电话簿，每组可以设定 16 笔电话号码 每组警报可以指定 1 组以上的电话簿 简讯内容最多为 70 个 Unicode 字符, 或是 140 个 ASCII 字符 可透过 ASCII 命令动态指定简讯内容，以及电话号码 #

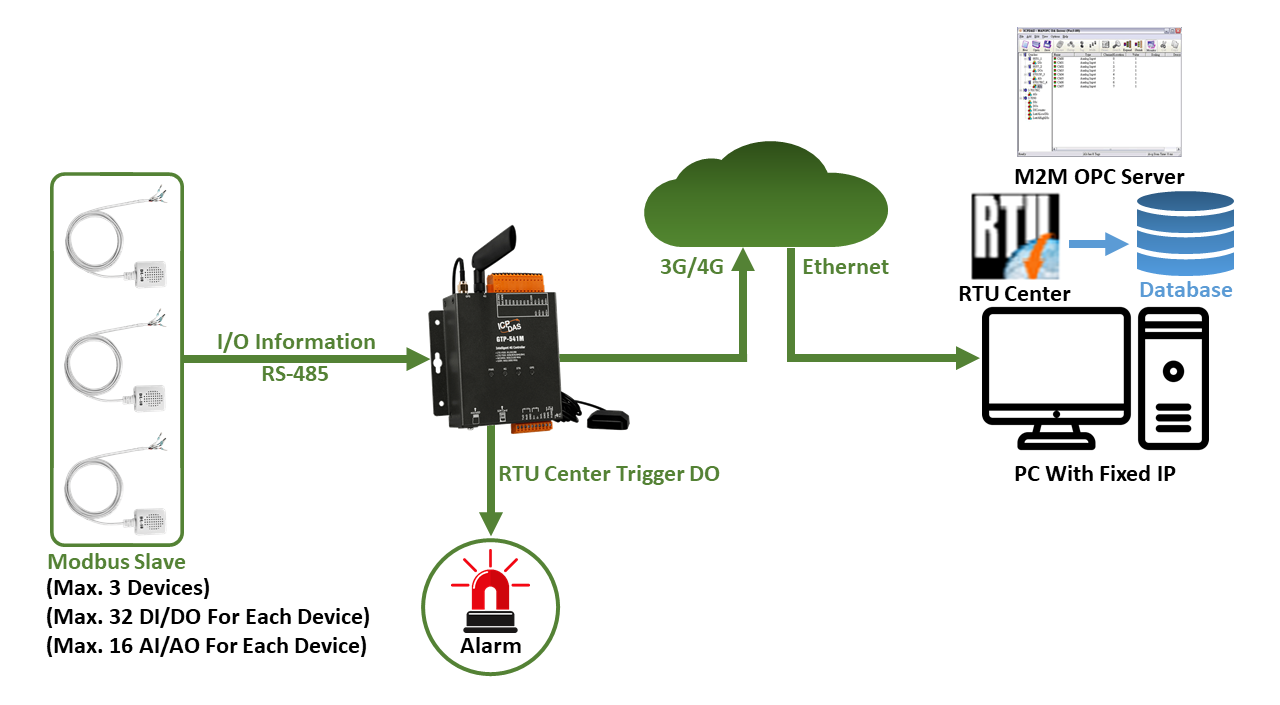

    •支持 Modbus RTU master 通讯，最多可以连接 3 台 Modbus 设备 •对每台 Modbus 设备最多可以询问 32x DI, 32x DO, 16x AI, 16x AO 的状态 •提供RTU, E-Mail, FTP共3 种工作模式, 择一使用 1.RTU 模式 -定时将 Modbus 设备及内建的 I/O, GPS 的数据回传到 PC 端的 M2M RTU Center -M2M RTU Center 收集到的数据存到 MS SQL, MySQL, MarialDB 数据库 -PC 端的软件可以透过 M2M RTU Center 控制 GTP-541M 内建的 DO 2.E-Mail, FTP 模式 -定时记录Modbus设备及内建的I/O, GPS数据 -记录文件以 E-Mail 附文件或是 FTP 传回 # # #

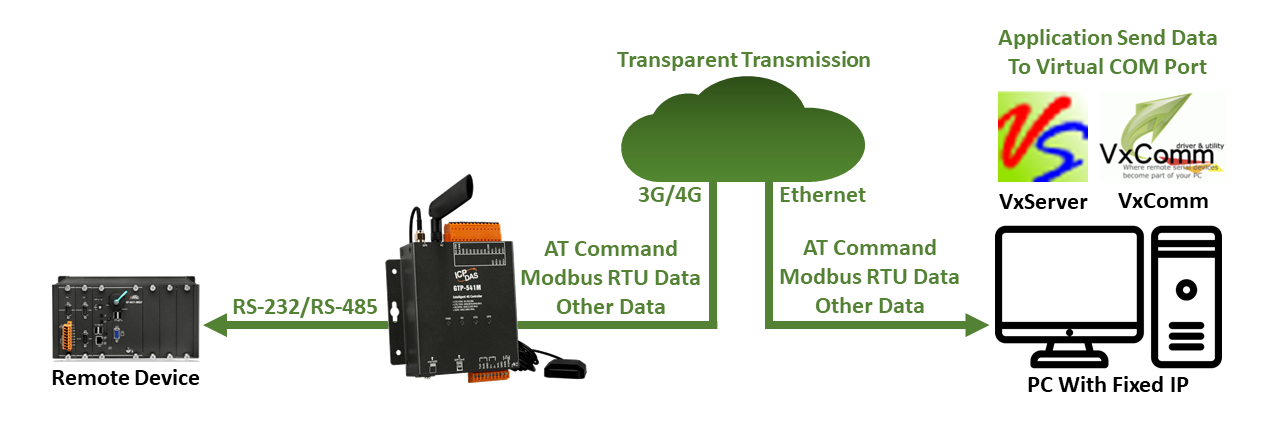

    RMV 固件
    1.将 GTP-541M 的 RS-232/485 对应成 PC 端的虚拟 COM port 2.可以在实体 COM port 和虚拟 COM port 之间进行双向透明传输 3.PC 需提供固定 IP 4.PC 需安装 VxServer 及 VxComm 软件 5.VxServer 及 VxComm 软件支持 PC Windows XP/7/10, 32-bit, 64-bit 操作系统 #

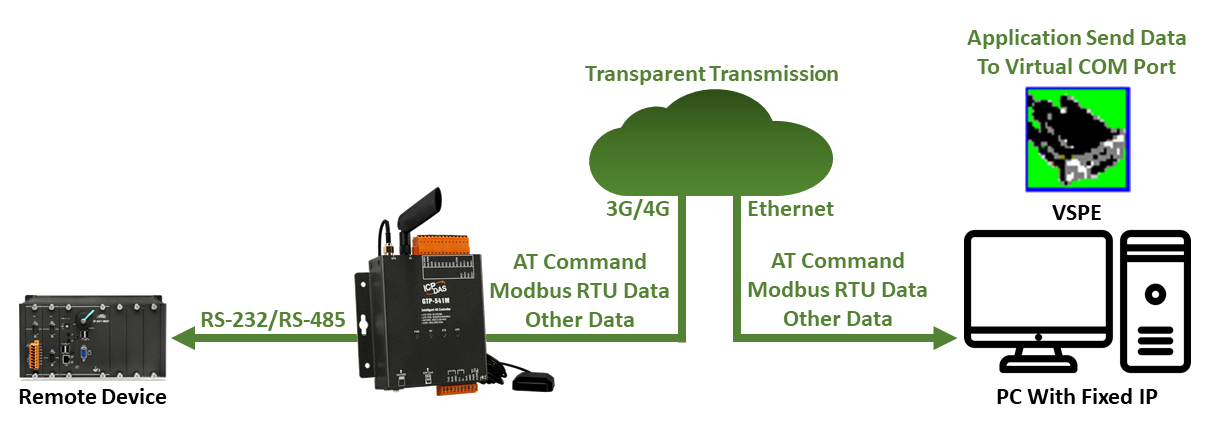

    VSPE 固件
    1.将 GTP-541M 的 RS-232/485 对应成 PC 端的虚拟 COM port 2.可以在实体 COM port 和虚拟 COM port 之间进行双向透明传输 3.PC 需提供固定 IP 4.PC 需安装 VSPE (Virtual Serial Port Emulator) 软件 5.VSPE 软件可支持 Windows 及 Linux 操作系统/li> 6.支持 2 颗 GTP-541M 的 COM Port 成对传输 (Pair Connection) #

    规格
    軟件
    服務 Virtual COM, RTU, SMS Alarm
    CPU 模块
    CPU ARM Cortex™ A5 processor
    储存裝置扩充 SD Card (Max. 32GB SDHC)
    实时时钟 Provide seconds, minutes, hours, day of week/month, month and year
    看门狗计时器 Yes
    LED 灯
    状态 1 x PWR
    1 x 4G
    1 x STA
    1 x GPS
    2G 系統
    数据传输率 GPRS
    Downlink transfer: Max. 85.6 kbps; Uplink transfer: Max. 85.6kbps
    频段 900/1800 MHz
    編碼方案 CS 1, CS 2,CS 3,CS 4
    CSD GSM
    Downlink transfer: Max. 14.4 kbps; Uplink transfer: Max. 14.4 kbps
    GPRS Multi-slot GPRS class 12; GPRS station class B
    功率等級 Class 4 (2 W @ 900 MHz)
    Class 1 (1 W @ 1800 MHz)
    SMS 格式 Sending: UCS2/7bits
    Receiving: UCS2/7bits
    3G 系統
    数据传输率 DC-HSPA+
    Downlink transfer: Max. 42 Mbps; Uplink transfer: Max. 5.76 Mbps
    TD-SCDMA Download: Max. 4.2 Mbps; Upload: Max 2.2Mbps
    CDMA2000 EVDO Download: Max. 14.7 Mbps; Upload: Max 5.4Mbps
    频段 WCDMA 900/2100 MHz
    功率等級 Class 3(250mW @ WCDMA)
    4G 系統
    数据传输率 LTE(Cat.3)
    Downlink transfer: Max. 100 Mbps; Uplink transfer: Max. 50Mbps
    频段 FDD LTE : B1/B3/B8
    TDD LTE : B38/B39/B40/B41
    GPS/GNSS
    通訊協定 NMEA 0183
    支持通道数 32
    模擬量输入
    通道数 4
    类型 Voltage
    范围 +10V ~ -10V
    解析度 16-bit
    数字量输入
    通道数 5
    类型 Wet Contact
    Sink/Source (NPN/PNP) Sink/Source, Isolated channel with common power or ground
    ON 电压准位 +5V ~ +24V
    OFF 电压准位 +1V Max
    数字量输出
    通道数 2
    負载电压 +24 VDC Max
    負载电流 100mA Max
    串口
    端口 1 x RS-232/485, Non-isolated
    波特率 9600、19200、38400、57600 and 115200 bps
    电源
    功耗 4.8W ( 200 mA @ 24 VDC)
    机構
    外壳 Metal
    尺寸 (mm) 113 x 125 x 34 (W x L x H)
    安裝 DIN-Rail/ Screw
    环境
    工作温度 -25 ~ +75 °C
    储存温度 -40 ~ +80 °C
    湿度 5 ~ 95% RH, Non-condensing
