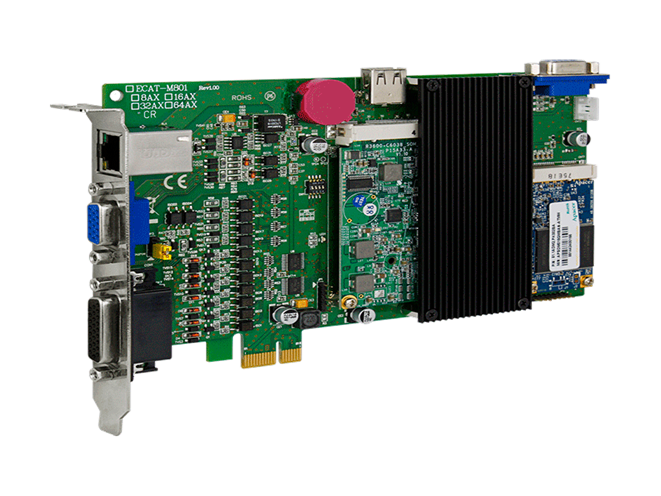

产品简介
- 多达支持 8 轴
- 多达支持 64 站
- 电子齿轮、电子凸轮同步动作功能
- 虚拟轴功能
- 支持多轴同动功能
- 搭载 13 DI 与 13 DO
- 搭载 2 个带有比较触发输出功能的编码器
EtherCAT（乙太网控制自动化技术）是一个开放架构，以乙太网为基础的现场总线系统，灵活的布线与快速的通信使得EtherCAT可以成为高性能的分散式I/O系统。它需要一个主站来控制许多从站。泓格提供PC 主卡供用户构建他们的应用程序，包括运动控制。泓格主站可以通过自己的内置 CPU 提供多轴运动和 I/O 控制功能。通过这种方式，可以显著降低 PC 的 CPU 负载。同时，泓格还提供了多种I/O从站供用户选择。由于 EtherCAT 技术是一种工业标准，因此这些从站也可以在带有第 3 方 EtherCAT 从站的系统中协同工作。
规格
| 硬件 |
| 接头 |
RJ45 x1
DB-26 (Female)
DB-15 (Female) |
| 编码器输入 |
| 轴数 |
2 |
| 类型 |
Quadrant, CW/CCW, Pulse/Dir. |
| 反应时间 |
1 MHz |
| 解析度 |
32-bit |
| 比较触发输出 |
2-ch |
| 数字量输入 |
| 通道数 |
13 |
| 类型 |
Wet Contact |
| Sink/Source (NPN/PNP) |
Sink/Source |
| ON 电压准位 |
+19 V ~ + 24 V |
| OFF 电压准位 |
+11 V Max. |
| 隔离 |
3000 VDC |
| 数字量输出 |
| 通道数 |
13 |
| 类型 |
Open Collector |
| Sink/Source (NPN/PNP) |
Sink |
| 負载电压 |
+24 V |
| 負载电流 |
100 mA/ch |
| 隔离 |
3000 Vrms |
| EtherCAT |
| Ports |
1 x RJ-45 |
| 轴数 |
Max. 8 |
| Node 数 |
Max. 64 |
| 数据传输媒介 |
Ethernet Cable (Min. CAT 5e), Shielded |
| 机構 |
| 尺寸 (mm) |
135 x 192 x 21.5 (W x L x D) |
| 环境 |
| 工作温度 |
0 ~ +60 °C |
| 储存温度 |
-20 ~ +70 °C |
| 湿度 |
0 ~ 90% RH, Non-condensing |
